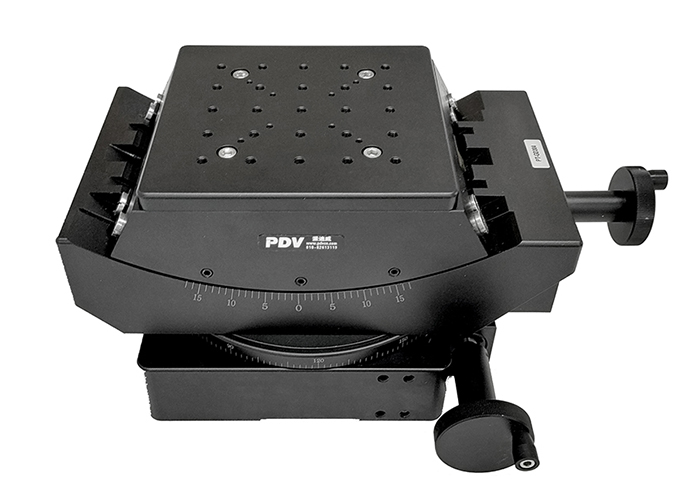

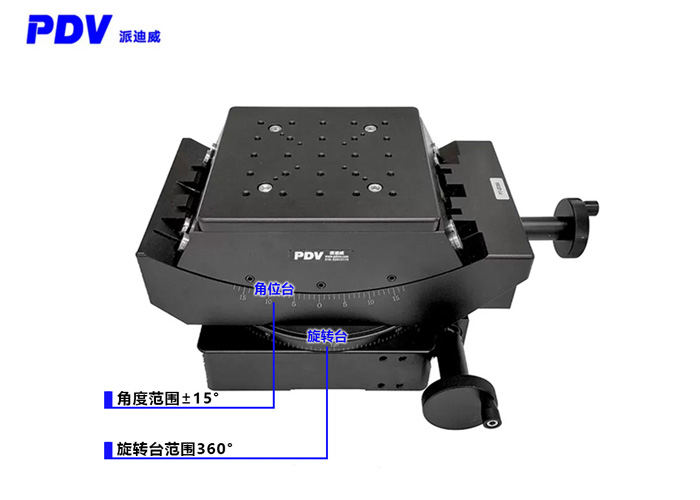

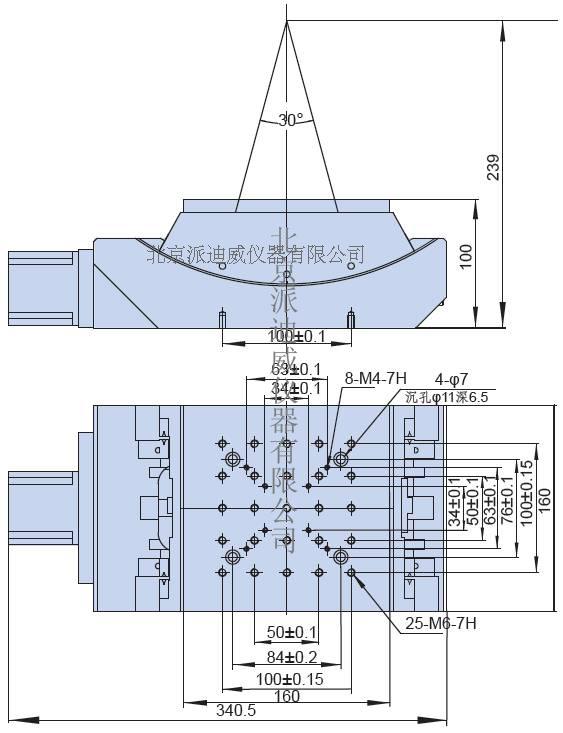

手動角位臺參數
型號 | PT-GD304 |
角度范圍 | ±15° |
臺面尺寸 | 160×160mm |
傳動比 | 400∶1 |
旋轉中心高 | 139 mm±0.2 mm |
驅動機構 | 蝸輪和蝸桿機構 |
導軌形式 | 交叉滾柱導軌 |
步進電機(1.8°) | 57BYG |
主體材料 | 鋁合金 |
表面處理 | 陽極氧化黑 |
中心承載 | 30kg |
重量 | 10.7kg |
分辨率 | ≈0.007°≈25″（無細分）
≈1.3″（20細分） |
旋轉中心精度 | 0.03 mm |
速度 | 10°/sec |
重復定位精度 | ±3″ |
覺對定位精度 | ±8″ |
空回 | ±3″ |
丟步 | 2″ |
手動旋轉臺參數
| 產品型號 | PX110-200 |
結
構
描
述 | 角度范圍 | 360° |
| 臺面尺寸 | φ200mm |
| 傳動比 | 180∶1 90∶1 45：1 |
| 驅動機構 | 蝸輪和蝸桿機構 |
| 導軌形式 | 軸承 |
| 步進電機1.8° | 57BYG |
| 主體材料 | 鋁合金 |
| 表面處理 | 陽極氧化發黑 |
| 中心承載 | 55kg |
| 重量 | 7.9kg |
精
度
描
述 | 分辨率 | 0.01°=36″（無細分） |
| 0.0005°=1.8″（20細分） |
| 速度 | 25°/sec |
| 重復定位精度 | 0.005°=18″ |
| 覺對定位精度 | 0.01°=36″ |
| 端跳精度 | 15μ |
| 空回 | 0.005°=18″ |
| 偏心 | 20μ |
| 丟步 | 0.005°=18″ |
| 平行度 | 100μ |
