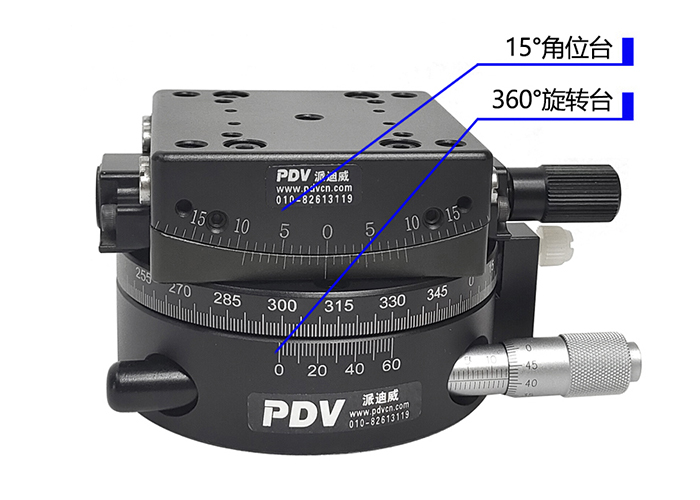

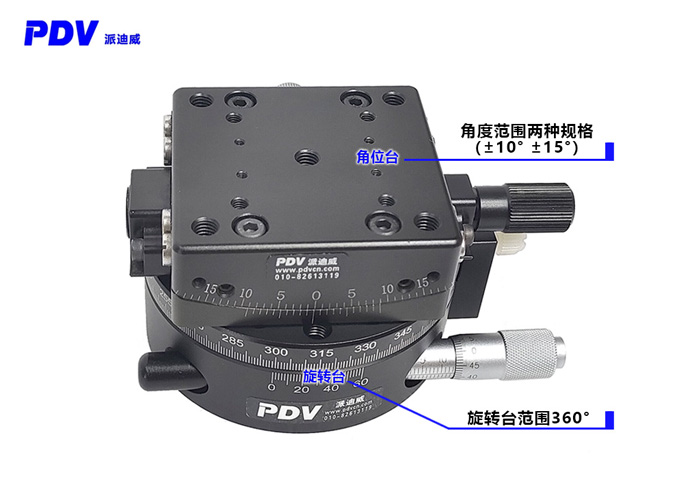

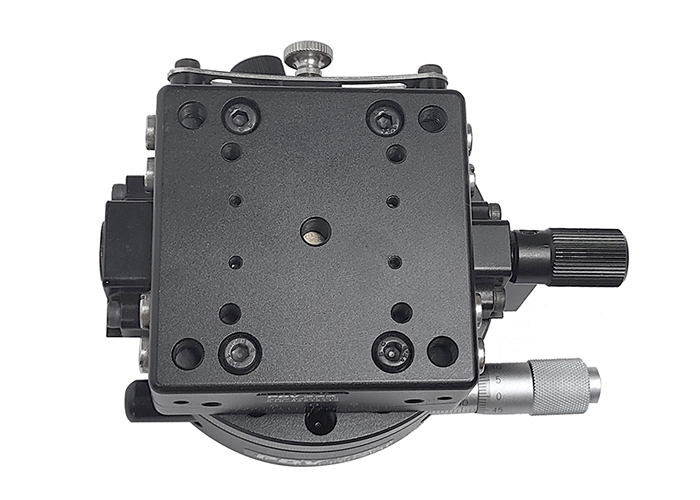

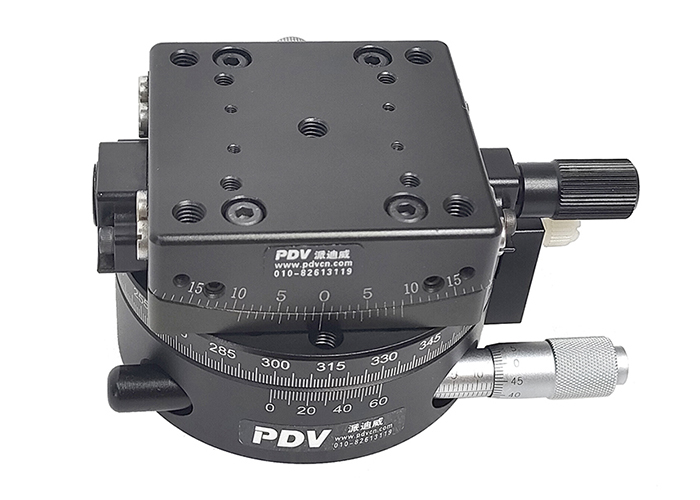

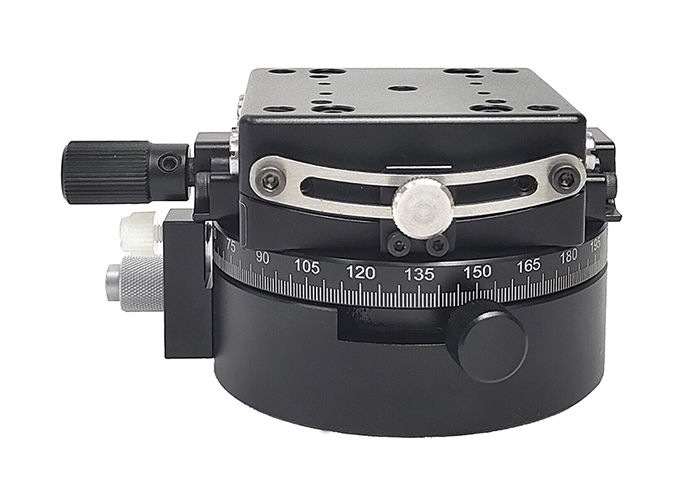

組合方式： SD206旋轉（360°）+SD306角位臺（10°） ， SD206旋轉（360°）+SD308角位臺（15°）

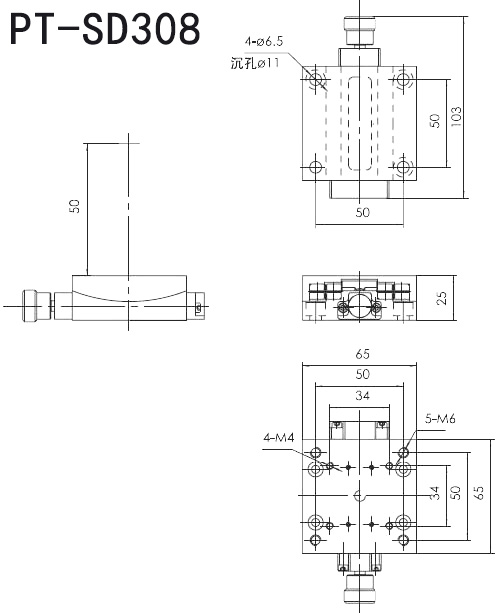

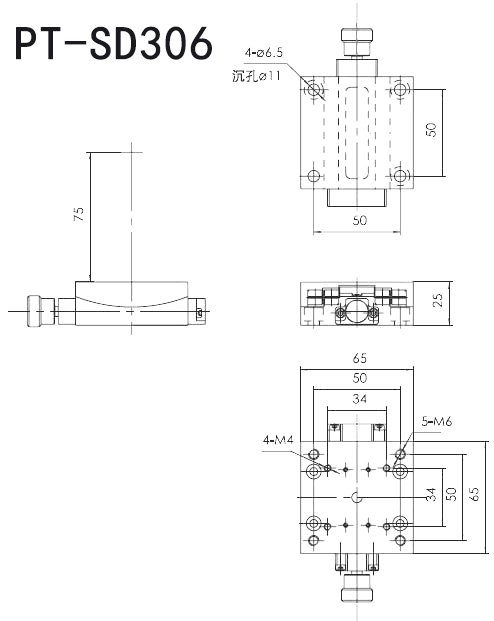

精密型手動角位臺：PT-SD306 PT-SD308
■特點：
■產品提供小角度旋轉調節
■采用精磨V型導軌+滾珠導軌
■蝸輪副驅動，運動舒適，精密可靠
■臺面運行平穩，偏擺和傾斜很小
■成對設計，疊加后旋轉中心為同一點，可進行正交雙軸同心旋轉調整
■手輪鎖緊，安全可靠
■臺面水平放置，具有標準連接孔，可以和其它系列產品組成多維調整架
產品參數：
型號 | PT-SD306 | PT-SD308 |
臺面尺寸 | 65mm×65mm | 65mm×65mm |
角度范圍 | ±10° | ±15° |
回轉中心高 | 75 mm | 50 mm |
回轉中心偏差 | φ0.05 mm | φ0.05 mm |
驅動方式 | 蝸輪蝸桿驅動 | 蝸輪蝸桿驅動 |
導軌形式 | V型導軌+滾珠 | V型導軌+滾珠 |
驅動位置 | 中央驅動 | 中央驅動 |
刻度 | 1° | 1° |
讀數 | 6′ | 6′ |
調整量 | (參考)3″/10細分時 | (參考)3″/10細分時 |
偏擺 | 80″ | 80″ |
傾斜 | 60″ | 60″ |
承載 | 10kg | 10kg |
自重 | 0.52kg | 0.52kg |
材料 | 鋁合金 | 鋁合金 |
表面處理 | 陽極氧化 | 陽極氧化 |

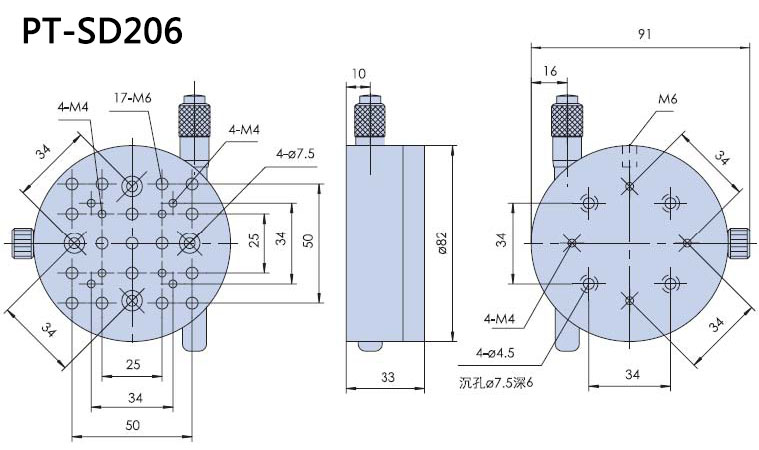

精密型手動旋轉臺：PT-SD206
■特點：
■臺面可以360°旋轉粗調
■可以進行±10°的微細調整，測微頭驅動，彈簧復位，分辨率高，無空回
■精密軸系設計，軸系間隙可調，穩定
■圓周360°激光刻線，方便讀數
■上下部均有標準孔距的連接孔，方便與其它位移臺連接，組成多維移動臺
型號 | PT-SD206 |
臺面直徑 | φ82mm |
驅動方式 | 測微頭驅動 |
調整范圍 | 粗調360° 細調±10° |
z小刻劃 | 1° |
z小讀數 | 2′ |
z小調整量 | 15″(參考) |
承載 | 5kg |
臺面端跳 | 60μ |
偏心 | 30μ |
臺面平行度 | 60μ |
自重 | 0.5kg |
材料 | 硬鋁 |
表面處理 | 陽極氧化染黑 |
