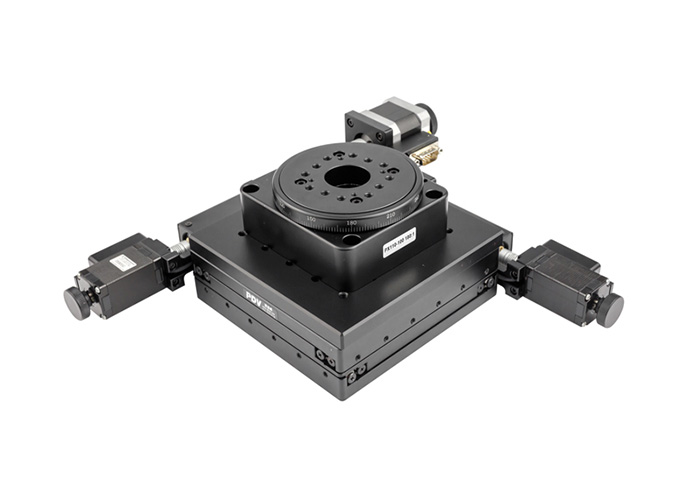

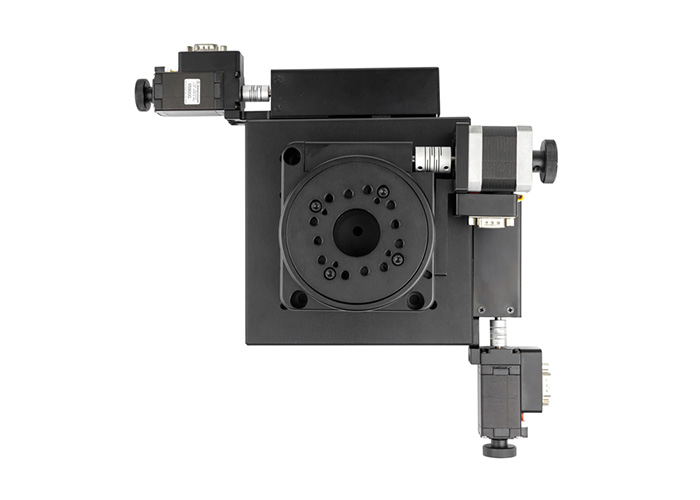

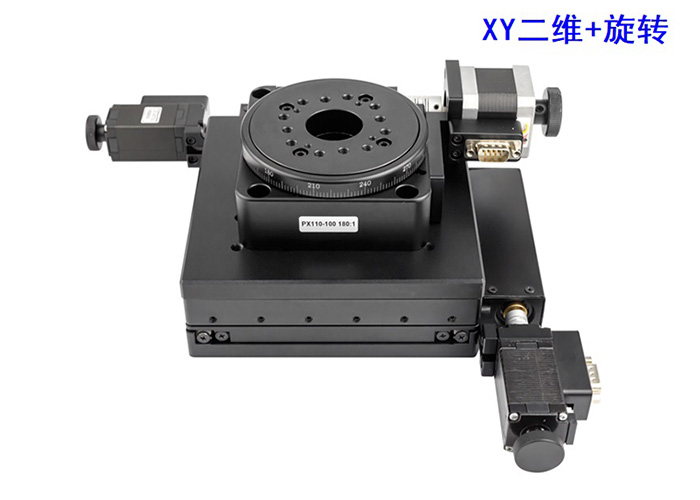

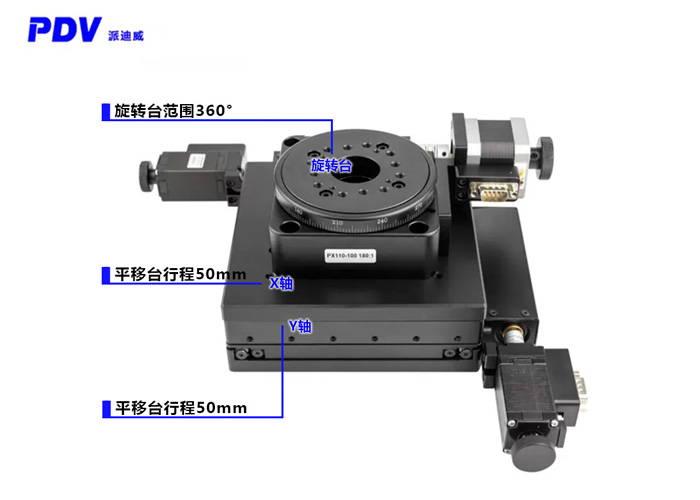

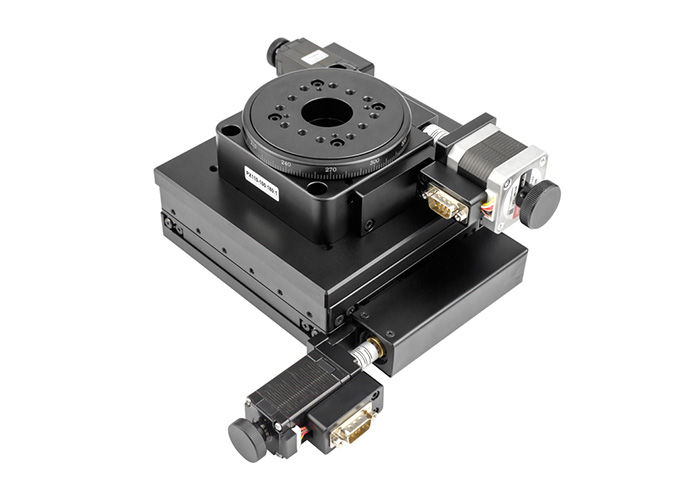

產品名稱: 電動三維臺 XYR 三維位移臺 三維旋轉臺

電動整體組合臺：PT-XY50

產品特性：

※標配步進電機，公司的運動控制器可對其實現自動化控制。

※產品結構小巧輕薄，適合于在輕載，低速的情況下使用，以及科學實驗中使用。

※高品質精磨絲杠驅動，小導程，相同細分?jǐn)?shù)可達到高的分辨率。

※巧妙的消空回螺母結構設計，可使研磨絲杠副的間隙降到z小。

※精密方導軌，運動舒適，有側向調整導軌預緊力和消間隙之功能，可多維組合使用。

※精磨電移臺底板和合理的導軌固定方式大大的降低了電移臺的俯仰和偏擺，使運動的直線度和平行度有較大提高。

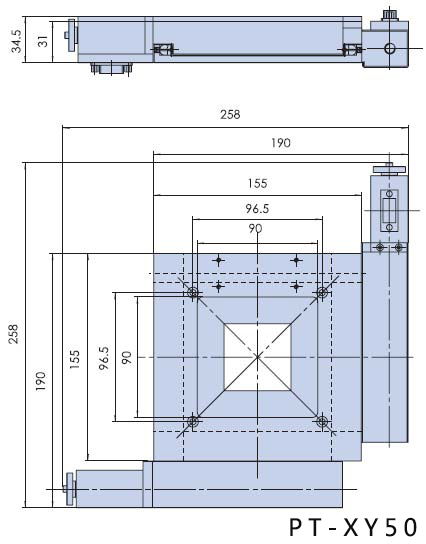

PT-XY50產品尺寸圖：

精密型電動旋轉臺(蝸輪蝸桿):PX110-100

產品特性：(表格里精度描述欄為電性能參數)

※標配步進電機9針接口，公司的運動控制器可對其實現自動化控制。

※旋轉軸系采用多道工藝精密加工而成，配合精度高，承載大，壽命長。

※采用精密研配的蝸輪蝸桿結構，運動舒適，可以任意正向和反向旋轉且空回小。

※設計精巧的消空回結構，可調整長期使用造成的空回間隙。

※特殊的結構設計保證了旋轉臺面低的端跳和偏心，使旋轉運動更加平穩。

※旋臺的中心通孔與旋轉中心有嚴格的同軸度要求，旋臺的中心孔徑有嚴格的配合公差限制，方便客戶做精密定位。

※臺面外圍的刻度圈是激光刻劃標尺，標尺可相對臺面轉動，方便初始定位和讀數。

※步進電機和蝸桿通過高品質彈性聯軸節連接，傳動同步，消偏性能好，降低了偏心擾動且噪音小。

※電動旋轉臺可平放使用也可立式使用，可與其他種類臺子組成多維電動調整臺。

※可選配：增加限位功能，增加初始零位 ，換裝伺服電機，加裝旋轉編碼器，接受產品的改制和量身定制。

※可換裝三相步進電機或換裝伺服電機增大旋臺的轉速和扭矩。

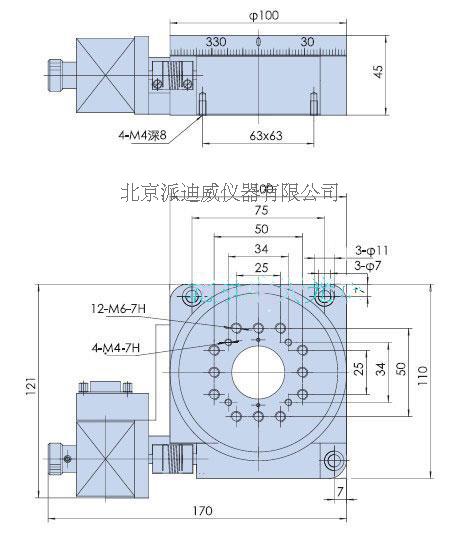

PX110-100產品尺寸圖：
