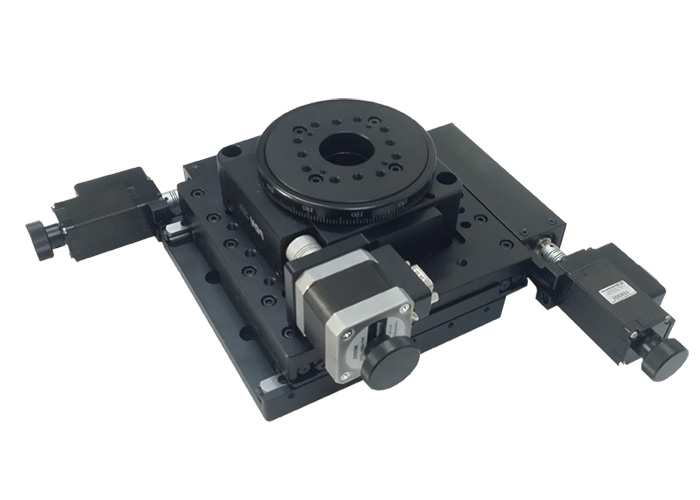

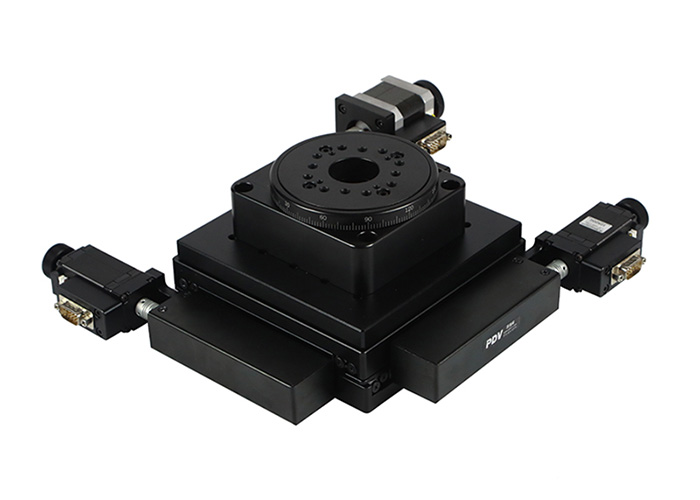

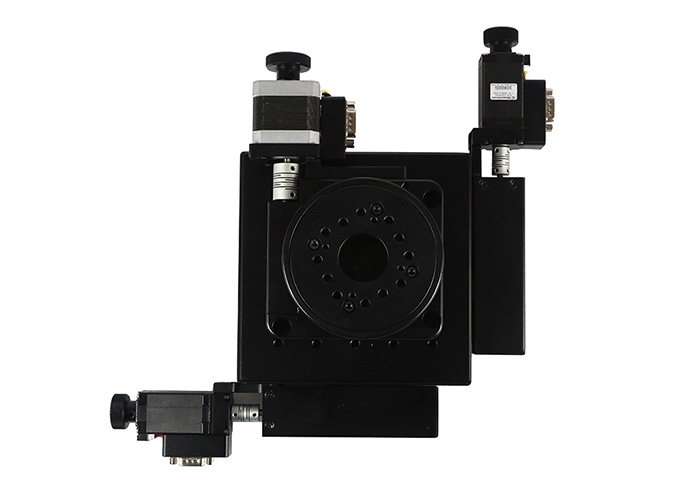

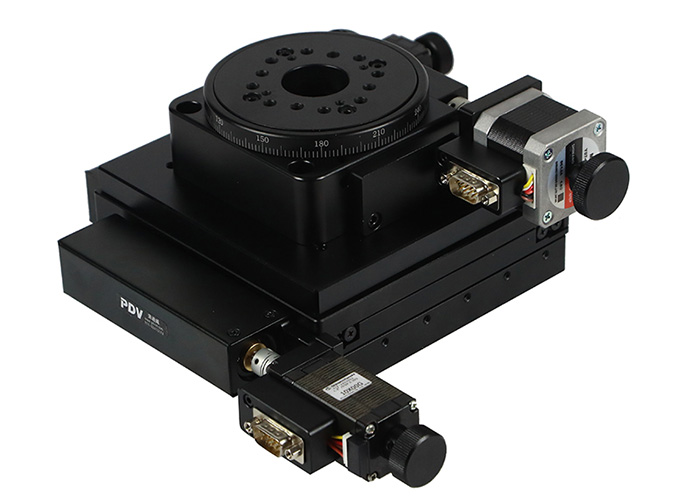

產品名稱: XYR精密型電動平移臺旋轉臺360度轉臺XY平臺顯微平臺

產品型號

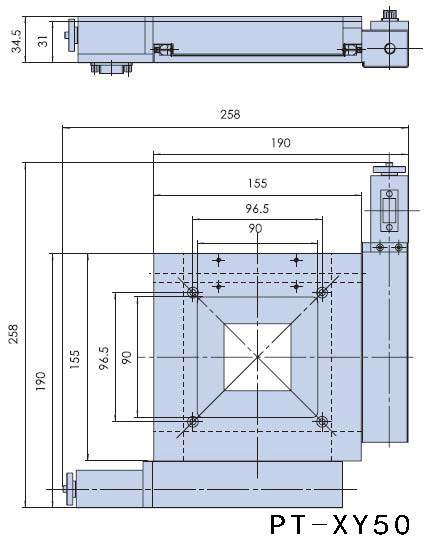

PT-XY50

產品型號

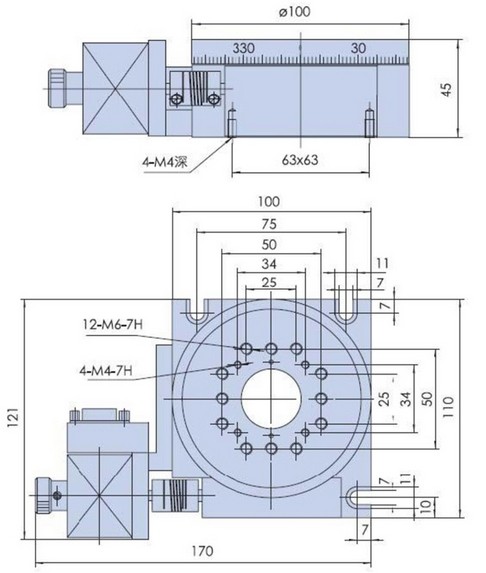

PX110-100

結

構

描

述

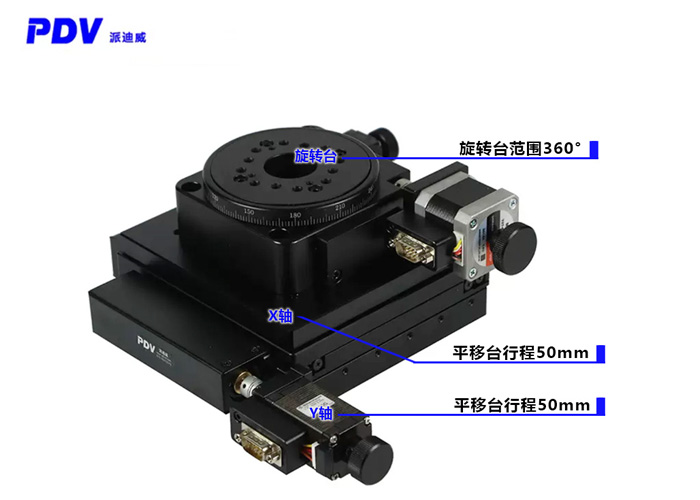

X，Y軸行程

50 mm

角度范圍

360°

臺面尺寸

155×155mm

臺面尺寸

φ100mm

螺桿規格

自加工絲桿副

傳動比

180∶1 ， 90:1

導軌

高級交叉滾柱導軌

驅動機構

蝸輪和蝸桿機構

步進電機（步距角）

國產普通28（1.8°）電機

導軌形式

軸承

主體材料

鋁合金

步進電機(1.8°)

42BYG

表面處理

陽極氧化發黑

主體材料

鋁合金

臺面承載

10

表面處理

陽極氧化發黑

重量

3.2

中心承載

45kg

精

度

描

述

分辨率

5μm（無細分） ,0.625μm (8細分）

重量

1.7kg

速度

6mm /sec

分辨率

0.01°（無細分）

0.0005°=1.8″（20細分）

重復定位精度

40μm

速度

25°/sec

定位精度（選配光柵）

50μm

重復定位精度

0.005°=18″

直線度

5μm

對定位精度

0.01°=36″

運動平行度

15μm

端跳精度

15μ

俯仰

50″

空回

0.005°=18″

偏擺

25″

偏心

5μ

回程間隙

2μm

丟步

0.005°=18″

丟步

2μm

平行度

80μ

回程間隙

2μm

 可加裝光柵尺(G)
可換裝伺服電機(D)
