衍射極限性能：傳輸波前，RMS: λ/14
錐形設計可以在45度入射角的時候方便的安裝和拆卸
為降低衍射效應采取了彎曲結構
具有行業高水平的 24 至 31mm 工作距離

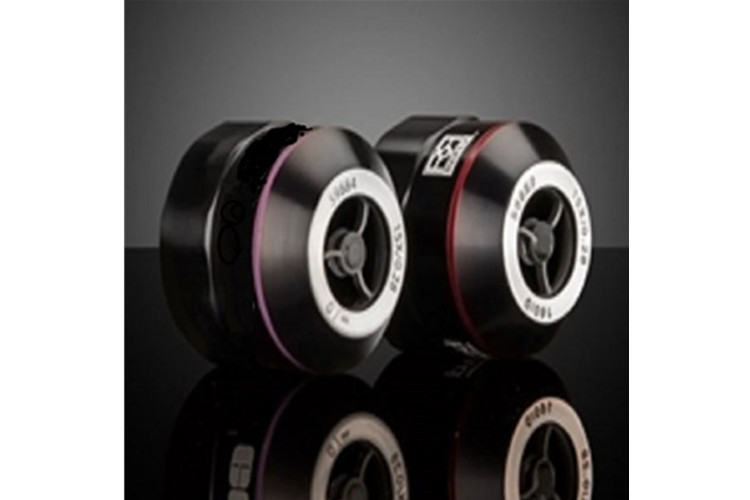

ReflX?反射物鏡是和原來的反射物鏡加了個可以減小P-V值的裝置，可以在入射角為45度時使用。生產這種反射物鏡的作用是可以達到λ/4P-V的波前，此時需要反射鏡有很高的精度。精加工中心使用QED Q22-MRF磁流體加工設備和QED SSI干涉儀來加工和檢測的反射面形，此精度可以達到1/20ΛP-V值。
遠場校正鏡頭可用于調焦，而有限共扼鏡頭可用于成像方面。當加一個200mm的二級轉接鏡頭使，遠場校正鏡頭也可用在成像方面。加上濾光片和分光鏡后，本鏡頭可用在生物醫療和熒光顯微方面。遠場鏡頭的標準后截距為160mm,可與普通的DIN鏡頭互換.值得注意的是受光路結構的限制，這兩款鏡頭的像面中心的亮度低，比較朦朧。
在許多情況下需要一個入射角大于45度的陣列，為了適應這些不常見的角度，惠普的RelX? 使用錐形設計提供了一個距離物面大于6mm。
為了消除由直紋導致像面的衍射效應，HP RelX? 采用了一個彎曲設計。
產品型號： | CCW-884 （通用規格） | CCW-885 | CCW-886 | CCW-887 | CCW-888 | CCW-889 |
產品名稱： | 高精度Reflx反射物鏡，遠場共軛，DUV鍍膜 | 高精度Reflx反射物鏡，近場共軛，DUV鍍膜 | 高精度Reflx反射物鏡，遠場共軛，UV鍍膜 | 高精度Reflx反射物鏡，遠場共軛，UV鍍膜 | 高精度Reflx反射物鏡，遠場共軛，鍍金膜 | 高精度Reflx反射物鏡，近場共軛，鍍金膜 |
方式: | Infinity Corrected | Finite Conjugate | Infinity Corrected | Finite Conjugate | Infinity Corrected | Finite Conjugate |
放大率: | 15X | 15X | 15X | 15X | 15X | 15X |
涂層: | DUV Enhanced Aluminum (150-11000nm) | DUV Enhanced Aluminum (150-11000nm) | Enhanced Aluminum (200-11000nm) | Enhanced Aluminum (200-11000nm) | Protected Gold (700-11000nm) | Protected Gold (700-11000nm) |
數字孔徑 NA: | 0.28 | 0.28 | 0.28 | 0.28 | 0.28 | 0.28 |
波長范圍 (nm): | 150 - 11000 | 150 - 11000 | 200 - 11000 | 200 - 11000 | 700 - 11000 | 700 - 11000 |

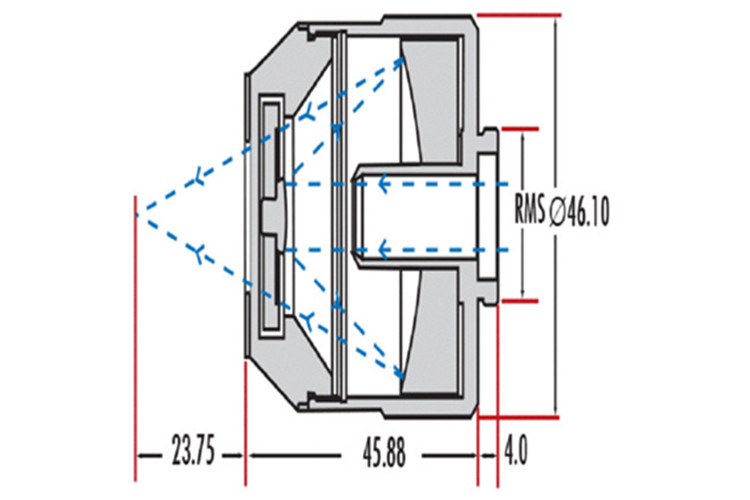

工作距離 (mm): | 23.75 | 23.75 | 23.75 | 23.75 | 23.75 | 23.75 |
Aperture Diameter (mm): | 8.5 | 8.5 | 8.5 | 8.5 | 8.5 | 8.5 |

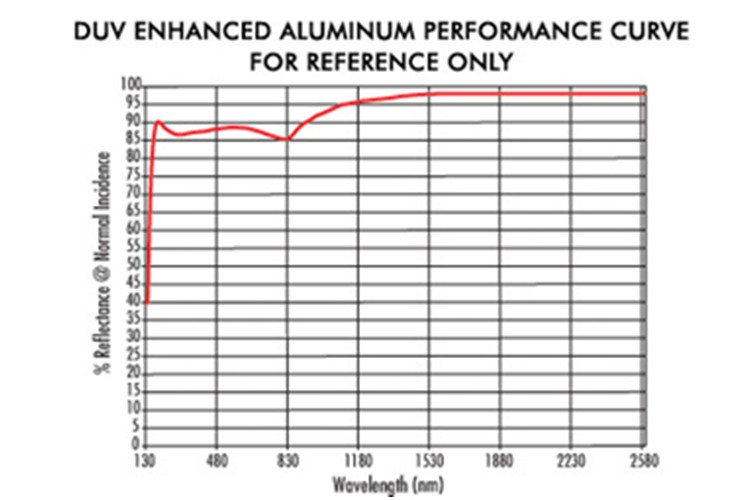

涂層規格: | Ravg >83% @ 150 - 1000nm (typical) | Ravg >83% @ 150 - 1000nm (typical) | Ravg >85% @ 200 - 700nm (typical) | Ravg >85% @ 200 - 700nm (typical) | Ravg >96% @ 700 - 11000nm (typical) | Ravg >96% @ 700 - 11000nm (typical) |
Ravg >94% @ 1000 - 11000nm (typical) | Ravg >94% @ 1000 - 11000nm (typical) | Ravg >76% @ 700 - 1750nm (typical) | Ravg >76% @ 700 - 1750nm (typical) | |||
Ravg >96% @ 1750 - 11000nm (typical) | Ravg >96% @ 1750 - 11000nm (typical) | |||||
小型發射鏡直徑 (mm): | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 |
入射瞳孔 (mm): | 7.4 | 7.4 | 7.4 | 7.4 | 7.4 | 7.4 |
水平視場, 1/2" 傳感器: | 0.43mm | 0.43mm | 0.43mm | 0.43mm | 0.43mm | 0.43mm |
水平視場, 2/3" 傳感器: | 0.59mm | 0.59mm | 0.59mm | 0.59mm | 0.59mm | 0.59mm |
焦距 FL (mm): | 13.3 | 13.3 | 13.3 | 13.3 | 13.3 | 13.3 |
支架: | RMS | RMS | RMS | RMS | RMS | RMS |
模糊度 (%): | 27 | 27 | 27 | 27 | 27 | 27 |
傳輸波前，RMS: | λ/14 | λ/14 | λ/14 | λ/14 | λ/14 | λ/14 |
類型: | Microscope Objective | Microscope Objective | Microscope Objective | Microscope Objective | Microscope Objective | Microscope Objective |
