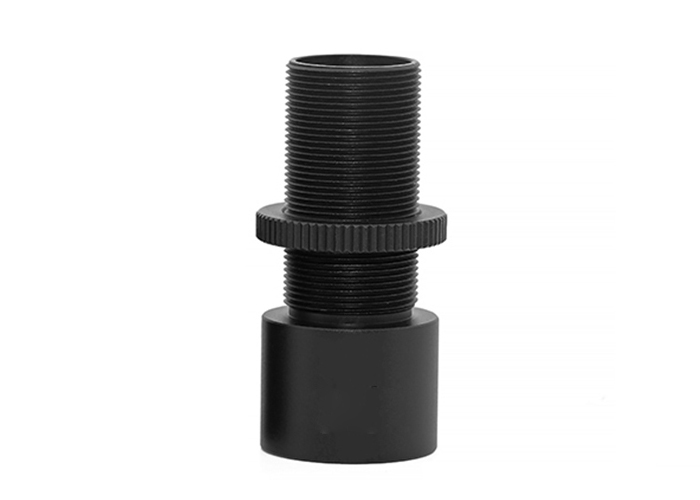

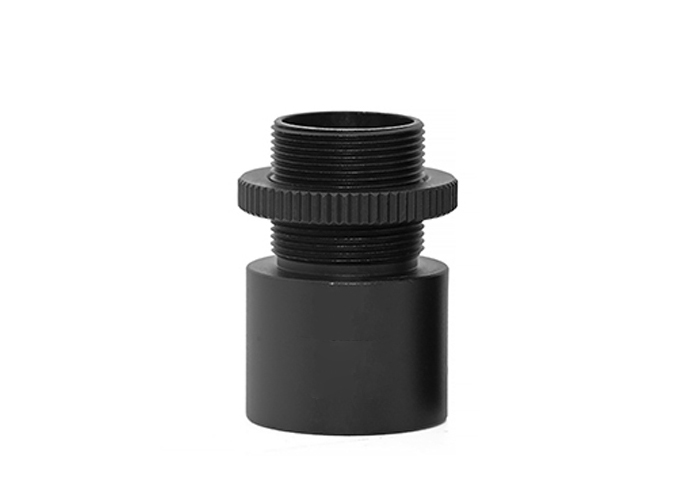

產品名稱: ?1/2英寸可調式套管光學透鏡套筒延長管遮光筒

φ1/2英寸可調式套管

產品特性

1、SM05(0.535”-40)內外螺紋。

2、延長的外螺紋，可用于調節已安裝光元件的位置。

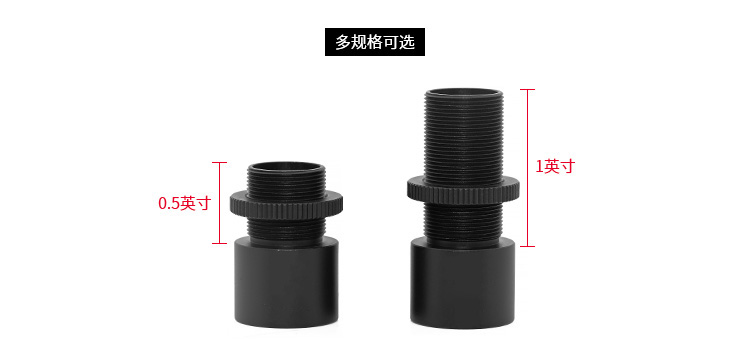

3、可選調節范圍：0.5英寸或1英寸。

4、夾持φ1/2英寸(12.7mm) 的光學元件。

5、包含一個卡環和鎖環。

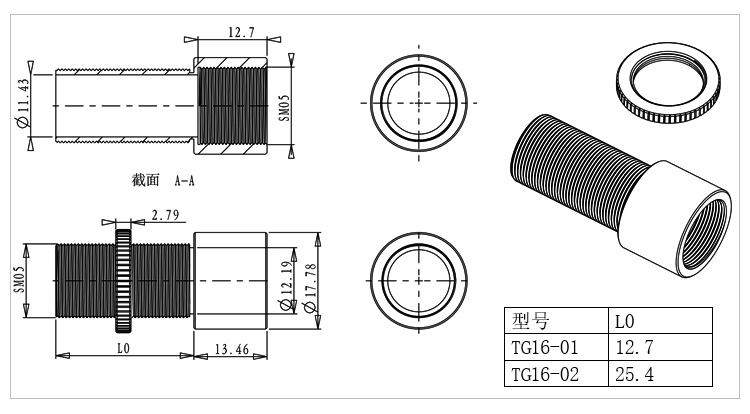

產品尺寸圖

TG16系列透鏡套管有一端可調節的SM05(0.535”-40)外螺紋長度,允許安裝在套管里的φ1/2英寸光學元件沿著套管系統的光軸旋入平移,直至光學元件抵達所需的位置。而后，利用鎖定環將光學元件固定就位。這些可旋轉調節長度的透鏡套管是對透鏡套管系統中第一個和最后一個透鏡進行微調的理想解決方案。

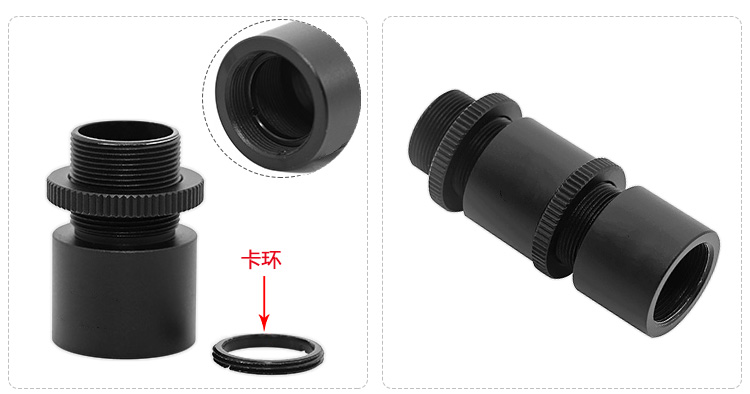

套管內螺紋孔深13.5mm,可兼容安裝φ1/2英寸，厚度不超過11.7mm的光學元件。套管包含一個卡環,操作時,利用附帶的卡環將光學元件安裝在內螺紋孔段。
