型號 | TG12-01 | TG12-02 | TG12-03 | TG12-04 |
螺紋類型 | SM(1.035”-40)內螺紋 | |||

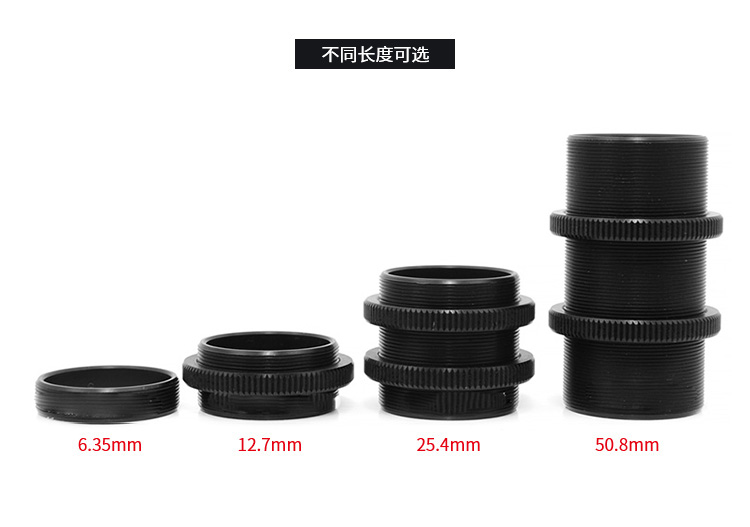

螺紋長度 | 6.35mm | 12.7mm | 25.4mm | 50.8mm |
內徑 | φ23mm | |||
附帶鎖環 | 無 | 1個 | 2個 | 2個 |
材質 | 7075鋁合金 | |||
重量 | 1.7g | 6.2g | 12.3g | 20.0g |

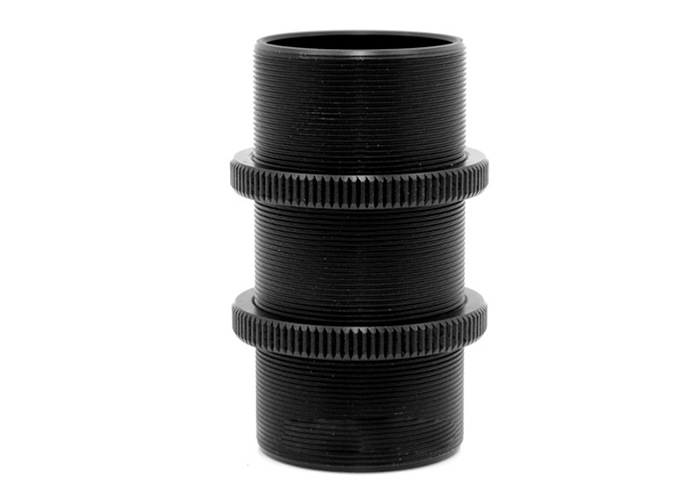

?1英寸透鏡套筒連接件
產品特性
1、SM1 (1.035”-40) 全螺紋連接件;

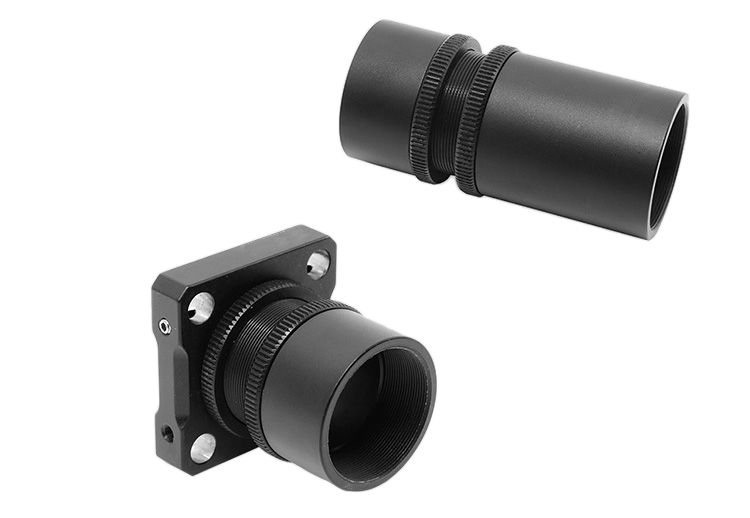

2、將兩個透鏡套管連接在一起;
3、鎖環沿螺紋產生機械止動。

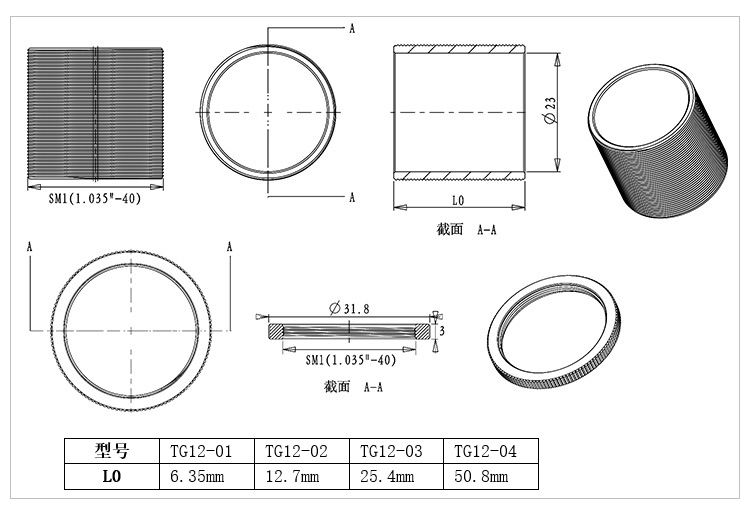

產品尺寸圖

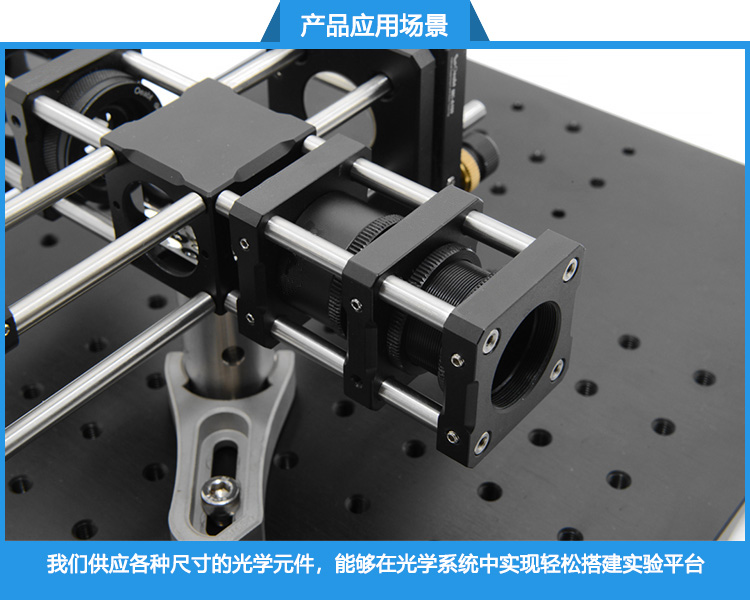

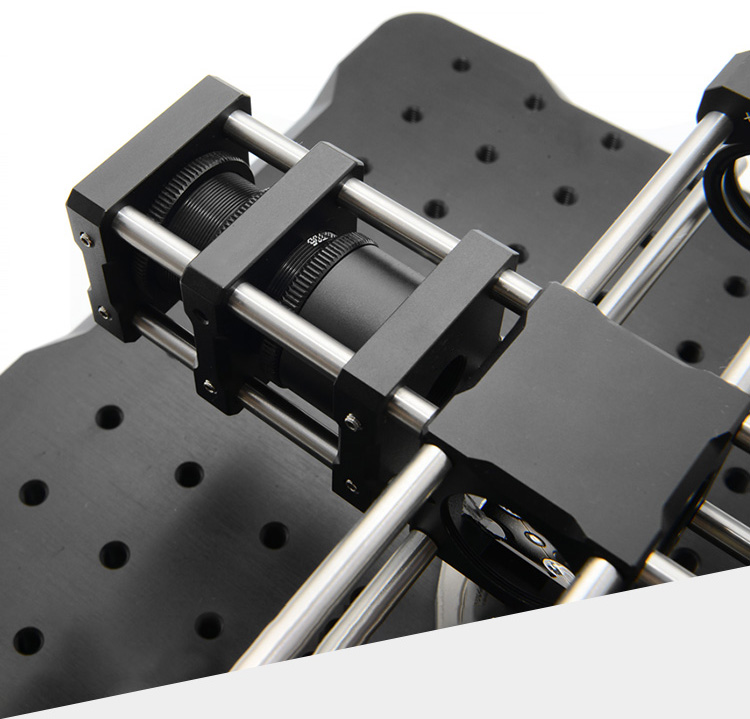

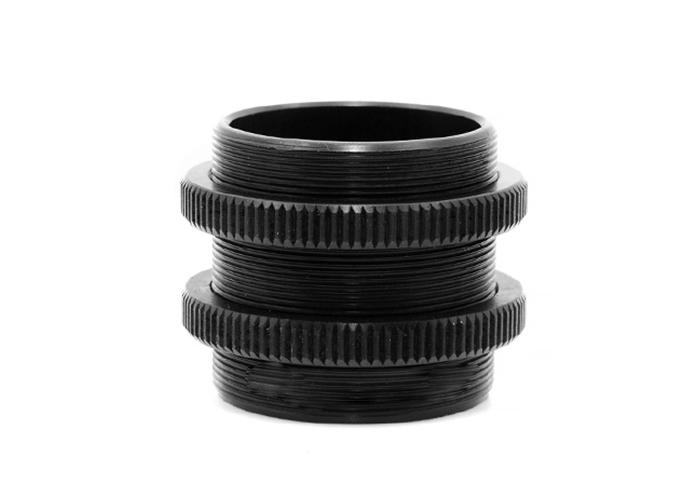

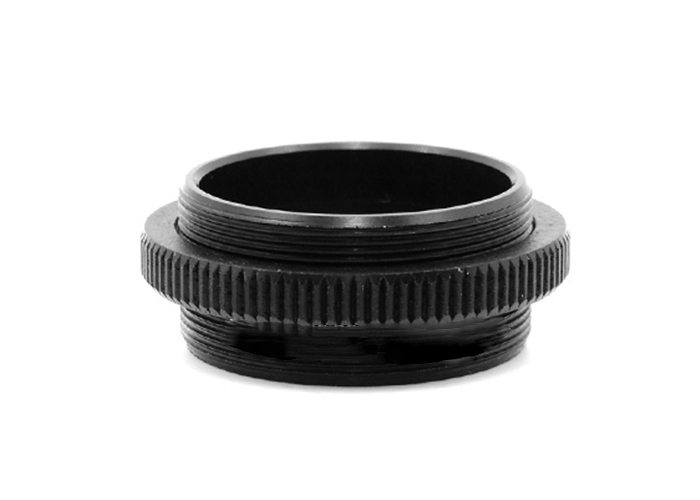

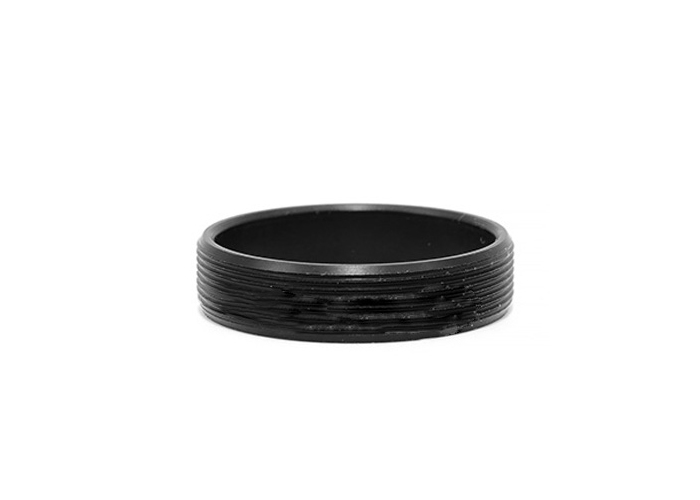

TG12系列透鏡套筒連接件用于兩端連接2個帶SM1內螺紋的透鏡套管。連接件具有全段的外螺紋，可以優化連接組件的位置和角度，調節方向時,套管長度也會改變。并附帶鎖環(TG12-01不配置鎖環)，可用手擰緊連接的組件。這些轉接件具有不透光的設計，非常適合連接已有的透鏡套管系統。
鎖環可以限制SM1螺紋組件的外螺紋深度，使用多個鎖環可獨立鎖定透鏡套管。
