產品名稱: PT-XZ13 高精度型手動整體平移臺XYZ

立即咨詢 下一個產品下載文件

規格
優勢
運輸
服務
常見問題
注意事項

規格:

型號	PT-XZ13	PT-XZ25
臺面尺寸	61.5mm×61.5mm	63.5mm×63.5mm

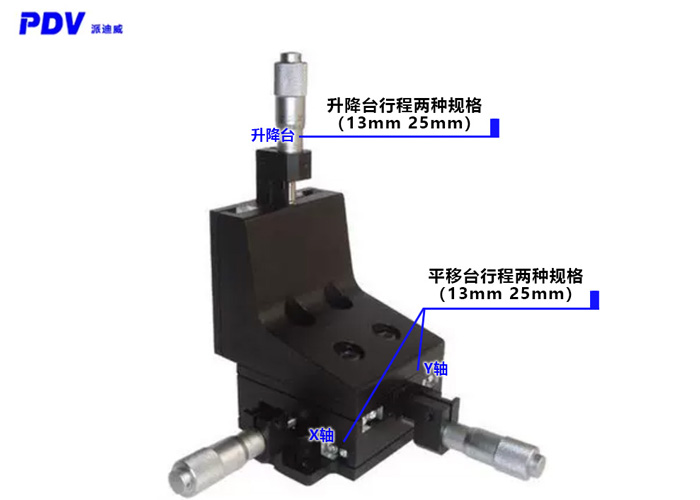

調整軸數	X , Y , Z三軸	X , Y , Z三軸
行程	13 mm	25mm
驅動方式	分厘卡驅動	分厘卡驅動
驅動位置	中央驅動	中央驅動
導軌形式	交叉滾柱導軌	交叉滾柱導軌
刻度	0.01	0.02
精度	5μ	5μ
調整量	2μ	2μ
垂直度	40μ	40μ
運動垂直度	40μ	40μ
承載	8kg	8kg
自重	0.9kg	0.9kg
材料	硬鋁	硬鋁
表面處理	陽極氧化染黑	陽極氧化染黑

產品詳情:

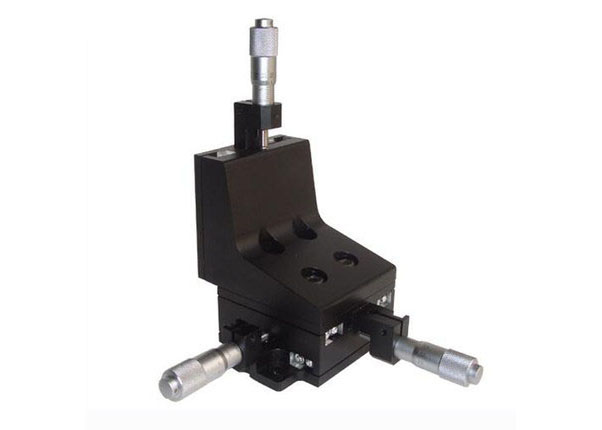

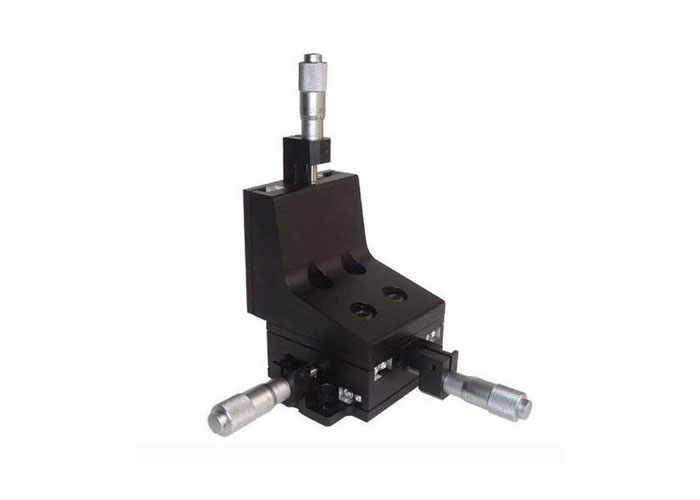

高精度型手動整體平移臺

■特點：

■結構緊湊設計，使用方便,小空間內實現三軸平移調整。

■結構的整體性，更易通過加工來保證三軸運動的正交性。

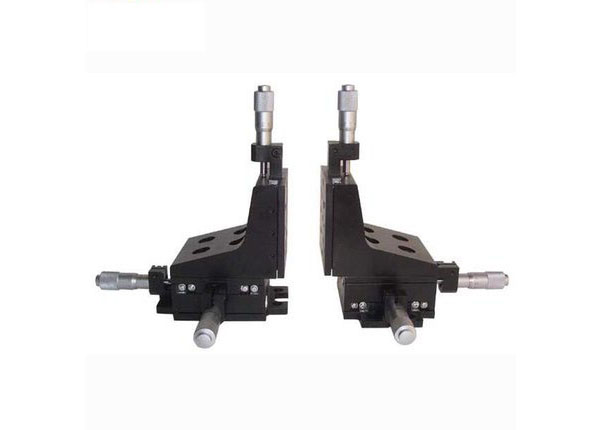

■左右手成對設計，水平兩軸的測微頭安裝在同一個水平面上，方便操作。

■采用交叉滾珠導軌，運動舒適，平穩，軸運動的直線度，偏擺，俯仰。

■Z軸剛性驅動升降，比彈簧提升承載大得多。

■測微頭驅動，彈簧復位，微分頭讀數，消除空回，達到高的調整精度。

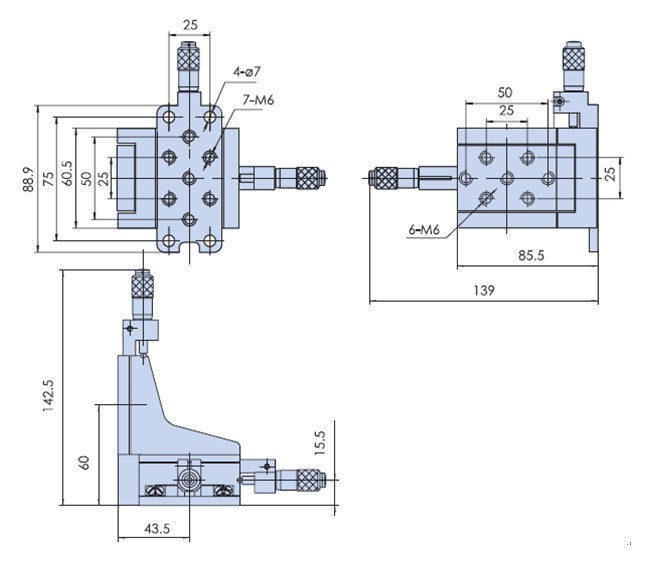

PT-XZ13 高精度型手動整體平移臺XYZ

服務:

常見問題:

注意事項:

我們很高興你能和我們合作。為了節省你的時間，在選擇產品時，請查看參數或與我們的銷售溝通，避免你購買的產品，因參數與你的使用要求不一致，耽誤你的工期進度。我們?cè)俅胃兄x你的支持。
