精密手動升降臺PT-SD408
產品特性:
※用于大行程，不定量，載荷大的升降調整
※采用六導軌剪形升降機構，精研雙旋向絲杠驅動，六導軌軸過定位機構，保證運動平穩，舒適，精度高，承載大
※臺面寬大且臺面多孔位設計，適用性強，均可作安裝面
※配有鎖緊手輪，安全可靠
※底座和臺面均有標準孔距的連接孔，方便與其它系列產品組合使用
產品參數：
型號 |
PT-SD408 |
PT-SD409 |
臺面尺寸 |
120 mm×80mm |
140 mm×220mm |
驅動方式 |
精研絲杠驅動 |
精研絲杠驅動 |
升降行程 |
60 mm |
120 mm |
調整量 |
5μ(參考) |
5μ(參考) |
承載 |
20kg |
25kg |
自重 |
1.15kg |
4.6kg |
材料 |
硬鋁 |
硬鋁 |
表面處理 |
陽極氧化黑 |
陽極氧化黑 |
60升降臺PT-SD408產品尺寸圖：

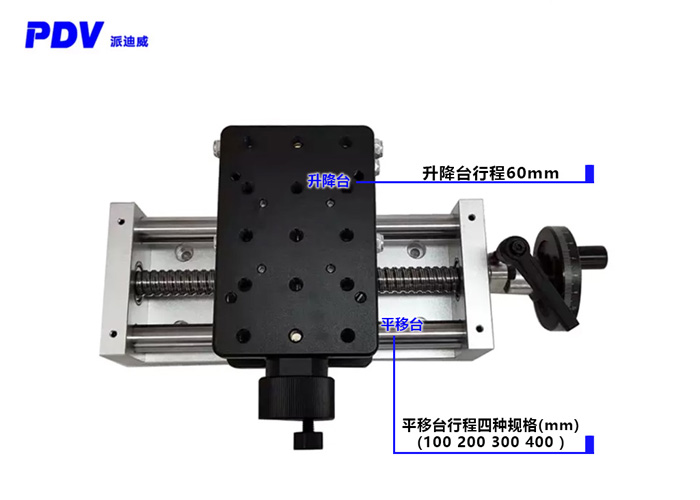

手動平移臺
★絲桿規格: 滾珠絲桿 1605
★導軌規格: 16mm
★導程：5MM
★鋁材厚度：15MM 型號：6061
★高精密性，重負載性；
★重復定位精度達±0.02mm
型號 |
行程 |
直線軸承 |
負重 |
PT-LX100 | 130行程 | LM16UU | 50KG |
PT -LX200 | 230行程 | LM16UU | 50KG |
PT-LX300 | 330行程 | LM16UU | 50KG |
|
PT-LX400 |
430行程 |
LM16UU |
50KG |
產品尺寸圖：
