高精度電動轉臺產品介紹

產品參數

型號：PX-GD40/PX-GD60/PX-GD100

機械規格

行程：360°

平臺尺寸：φ39/φ59/φ99

傳輸方式：蝸輪（減速比1/120）蝸輪（減速比1/180）/蝸輪（減速比1/144）

導板：深溝滾珠軸承

質地材質：鋁黑陽極氧化

重量：0.4kg/0.6kg/2.2kg

精度規范

分辨率/脈搏：0.006°/0.004°/0.005°

z大值速度：25°/秒；15°/秒；25°/秒

單向定位速度：0.1°

重復精度：±0.01’

軸承：3kgf/20kgf

運動同心度30μm

步進電機電機：兩相步進，角1.8’

供應電壓：24V±10%

控制接口：DB9公連接器

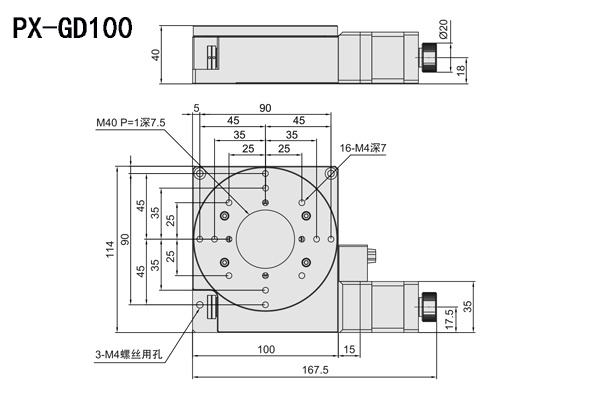

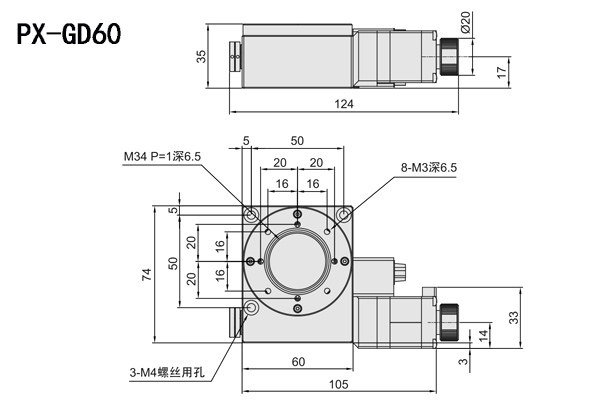

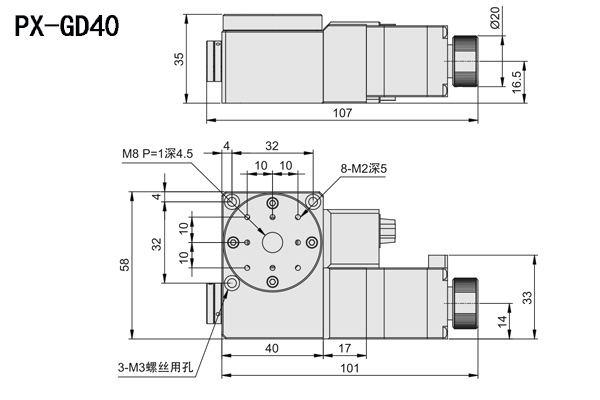

產品尺寸圖：
