| 型號 | PT-SZ13 |
| 臺面尺寸 | 61.5mm×61.5mm |
| 調整軸數 | X,Y兩軸 |
| 行程 | 13 mm |
| 驅動方式 | 分厘卡驅動 |
| 驅動位置 | 中央驅動 |
| 導軌形式 | 線性滾珠配精磨鋼棒 |
| 刻度 | 0.01 |
| 精度 | 5μ |
| 調整量 | 2μ |
| 直線度 | 12μ |
| 偏擺 | 60″ |
| 俯仰 | 45″ |
| 臺面平行度 | 60μ |
| 運動平行度 | 40μ |
| 二維垂直度 | 40μ |
| 承載 | 4kg |
| 自重 | 0.39kg |
| 材料 | 硬鋁 |
| 表面處理 | 陽極氧化染黑 |

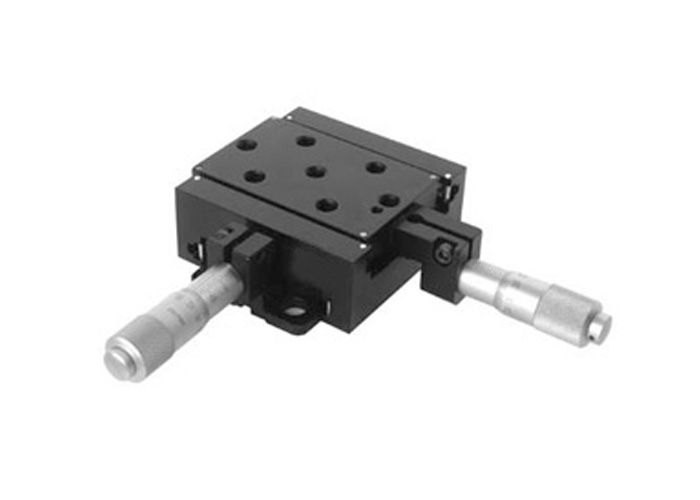

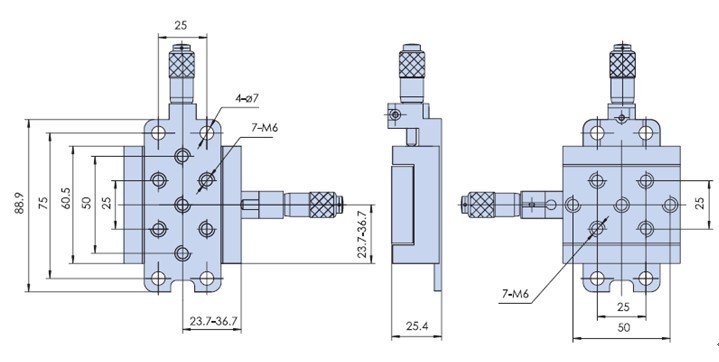

精密型手動整體平移臺：PT-SZ13
■特點：
■結構緊湊設計，使用方便,小空間內實現兩軸平移調整
■結構的整體性，更易通過加工來保證兩軸運動的平行度和垂直度
■左右手成對設計，水平兩軸的測微頭安裝在同一個水平面上，方便操作
■采用線性滾珠配精磨鋼棒導軌，運動舒適，平穩，保證每軸運動的直線度，偏擺，俯仰
■測微頭驅動，彈簧復位，定量讀數，消除空回，達到高的調整精度
