產品名稱: SDZ-602M 六維手動組合臺/精密組合臺XYZ多維平臺平移升降旋轉角位

規格:

產品規格：

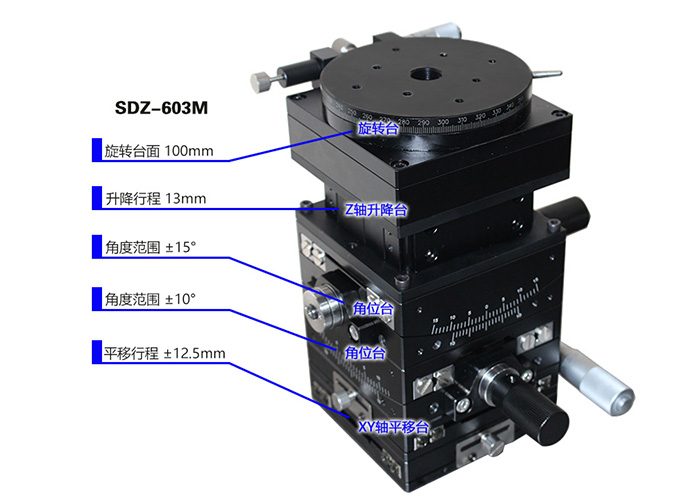

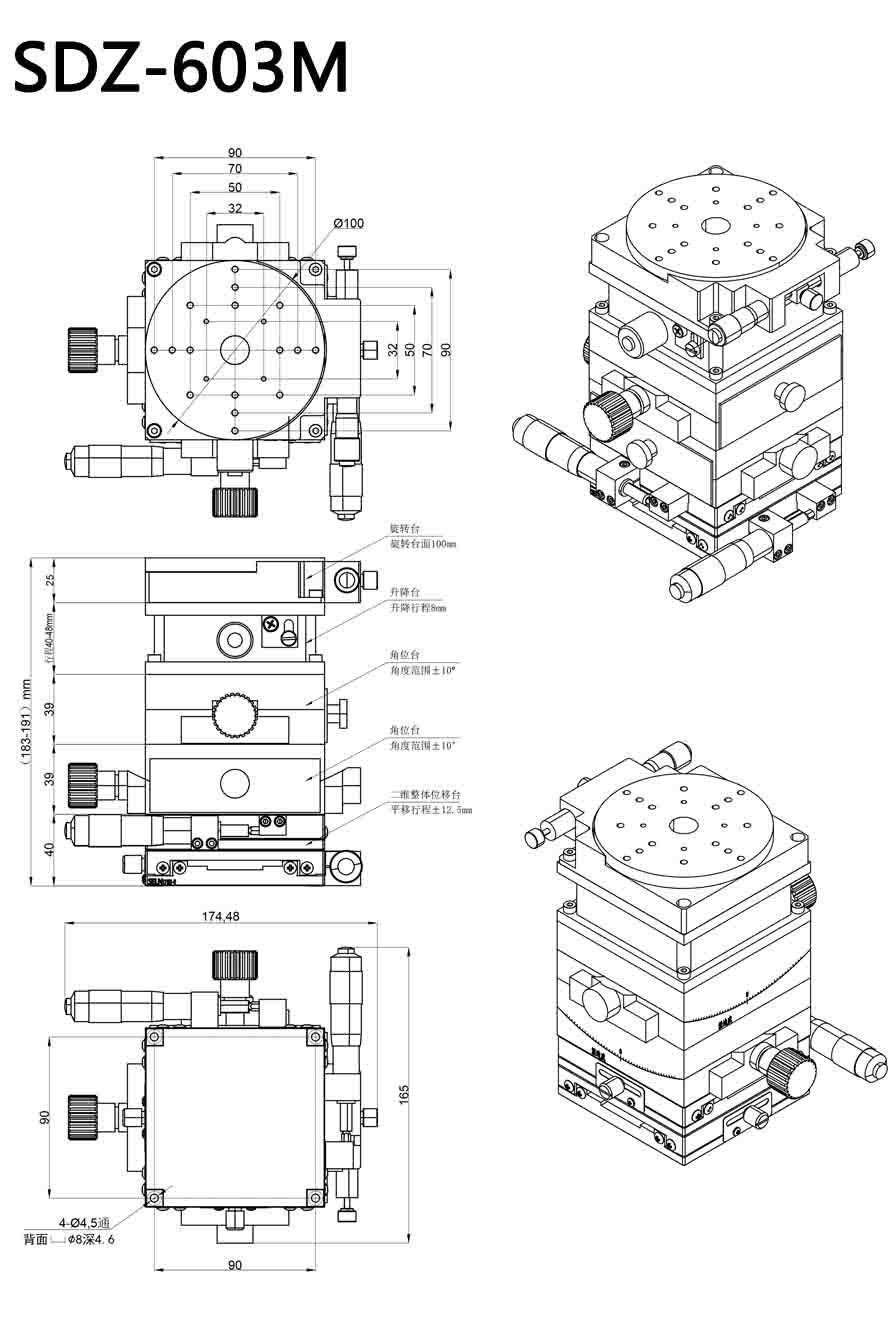

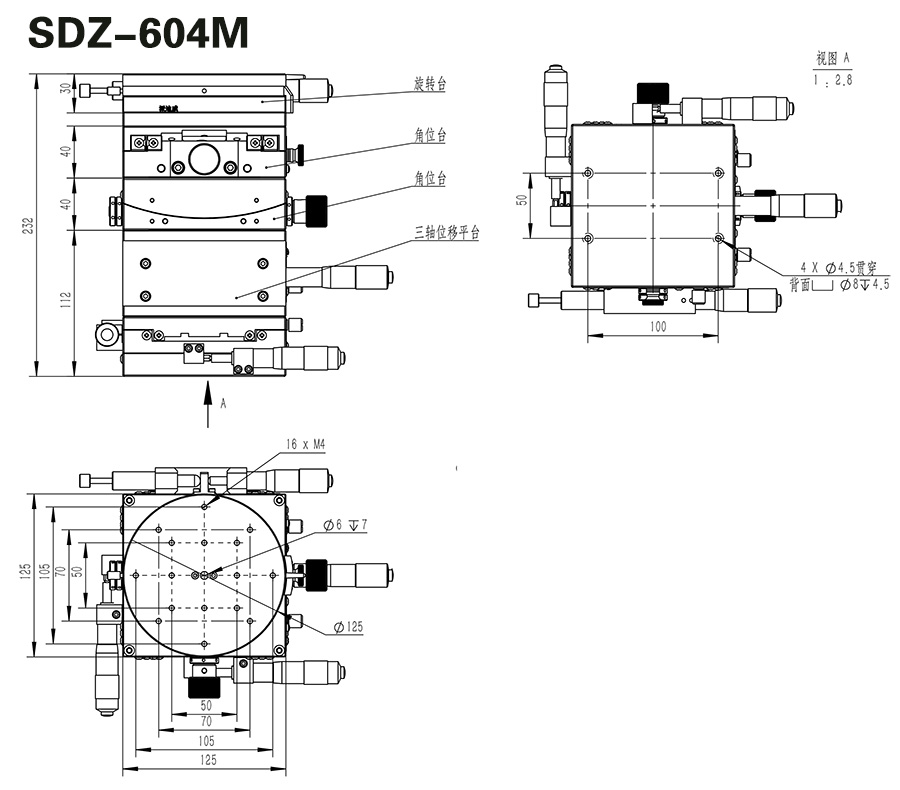

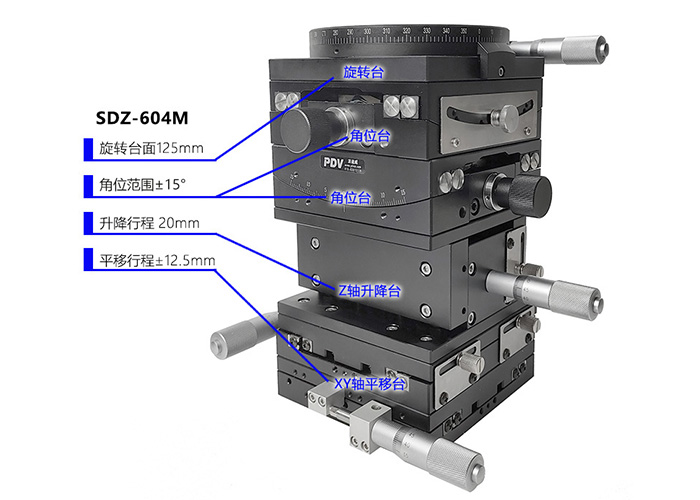

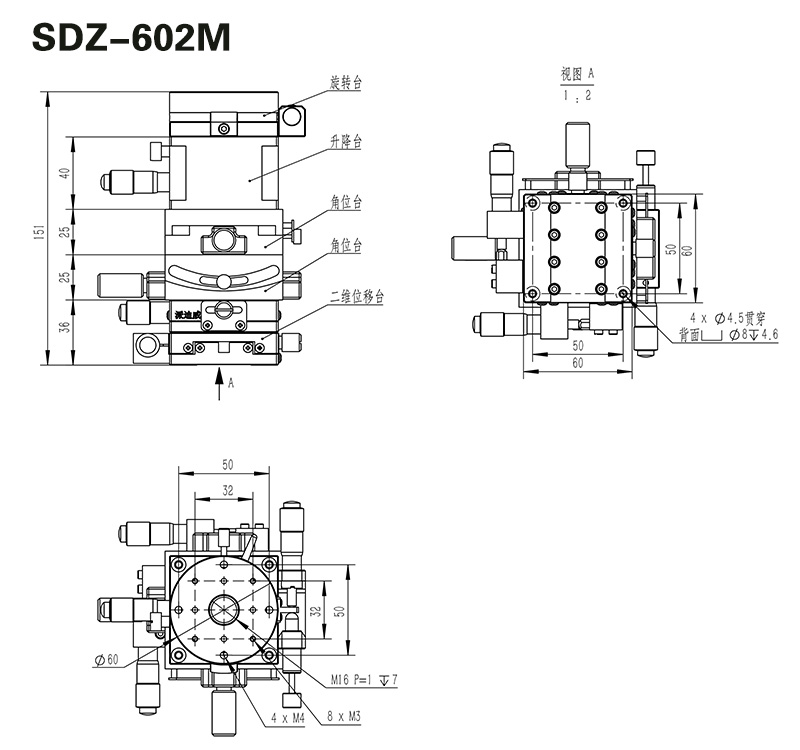

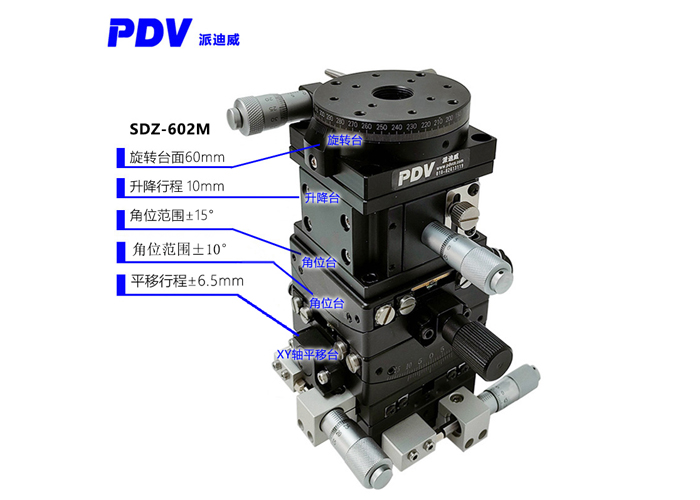

產品型號	SDZ-602M	SDZ-603M	SDZ-604M
臺面尺寸	60mm	100mm	125mm
位移方向	X:6.5mm	X:25mm	X:12.5mm
	Y:6.5mm	Y:25mm	Y:12.5mm
	Z:10mm	Z:13mm	Z：13mm
	θx:15°	θx:15°	θx:15°
	θy:10°	θy：10°	θy:15°
	θz：360°	θz：360°	θz:360°
驅動方式	測微頭
驅動位置	側向驅動
刻度	10μ/0.5μ	10μ/0.5μ	10μ/0.5μ
精度	3μ/1.5μ	3μ/1.5μ	3μ/1.5μ
調整量	2μ/0.1μ	2μ/0.1μ	2μ/0.1μ
導軌形式	交叉滾柱導軌
承載	5kg	7kg	9kg
直線度	2μ	2μ	2μ
偏擺	25″	25″	25″
俯仰	15″	15″	15″
臺面平行度	15μ	15μ	15μ
運動平行度	7μ	7μ	7μ
自重	3kg	5kg	8kg
材料	硬鋁
表面處理	陽極氧化發黑
配件清單	PT-R60   1個	PT-R100   1個	LD125   1個
	PT-SD14-60  1個	PT-SD14-100 1個	PT-R125 1個
	PT-XY60-R  1個	PT-XY100-R 1個	PT-SD14-125 1個
	PT-SD308  1個 PT-SD3061個	PT-SD310 2個	PT-SD3144    2個
