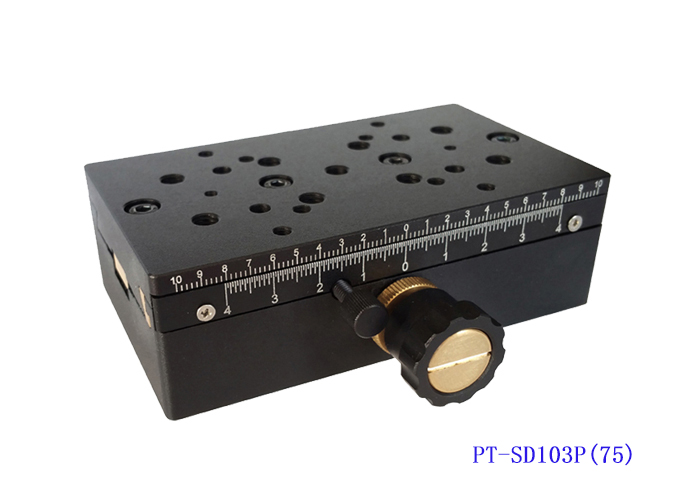

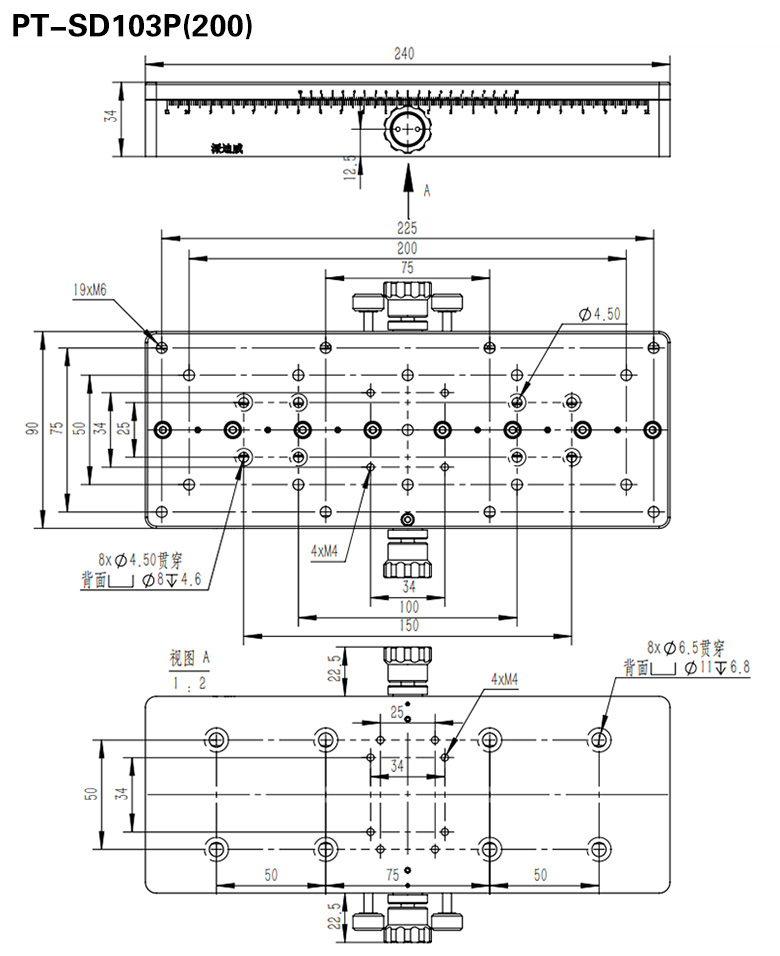

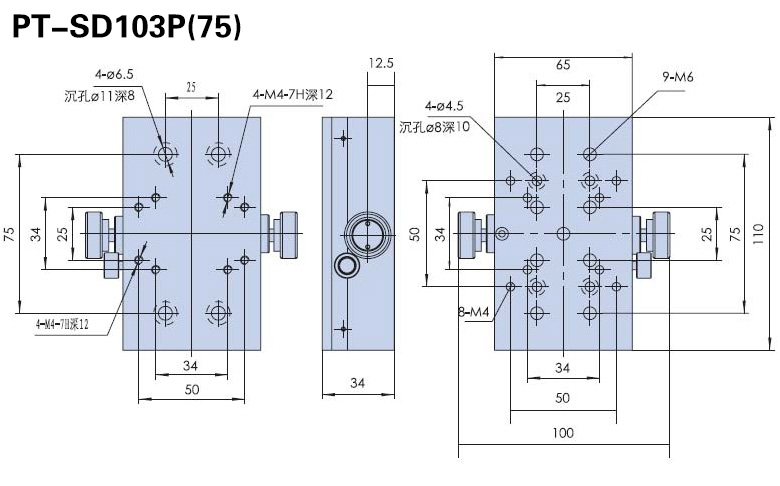

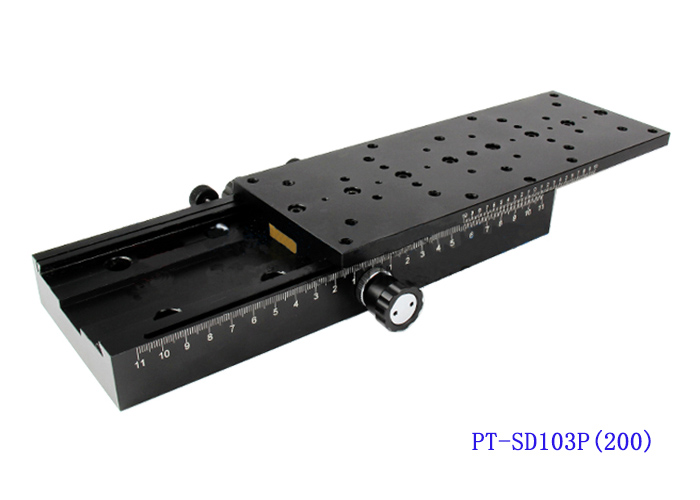

型號 | PT-SD103P(75) | PT-SD103P(200) |
臺面尺寸 | 65mm×110mm | 90mm×240mm |
驅動方式 | 斜齒輪齒條 | |
驅動位置 | 中央驅動 | |
行程 | 75mm | 200mm |
刻度 | 0.02 | |
調整量 | 10μ | |
導軌形式 | 精研燕尾副 | |
承載 | 20kg | |
精度 | 0.01mm | |
直線度 | 30μ | |
臺面平行度 | 50μ | |
運動平行度 | 40μ | |
自重 | 0.85kg | 2.3kg |
材料 | 鋁合金 | |
表面處理 | 陽極氧化染黑 | |

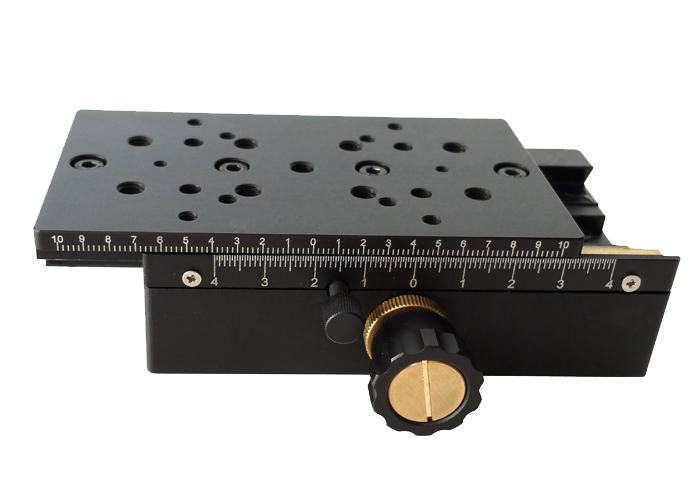

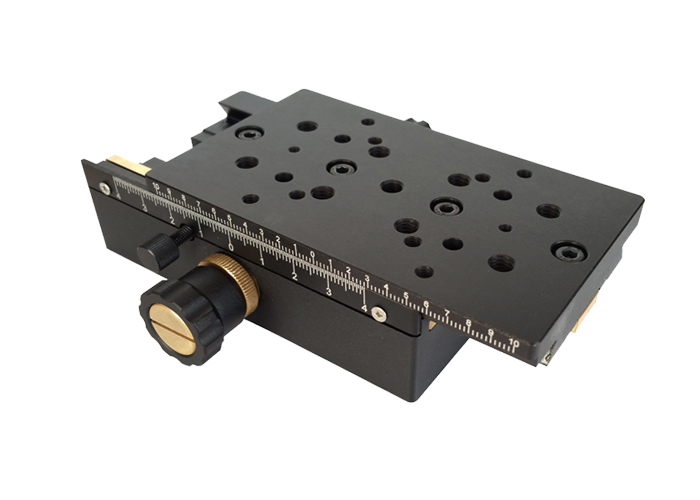

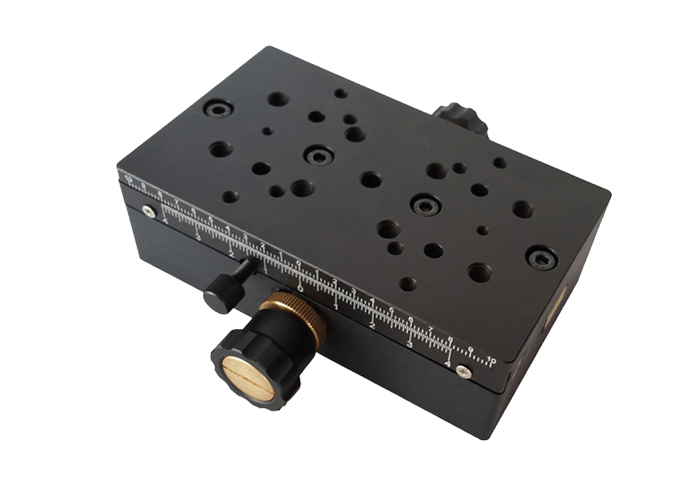

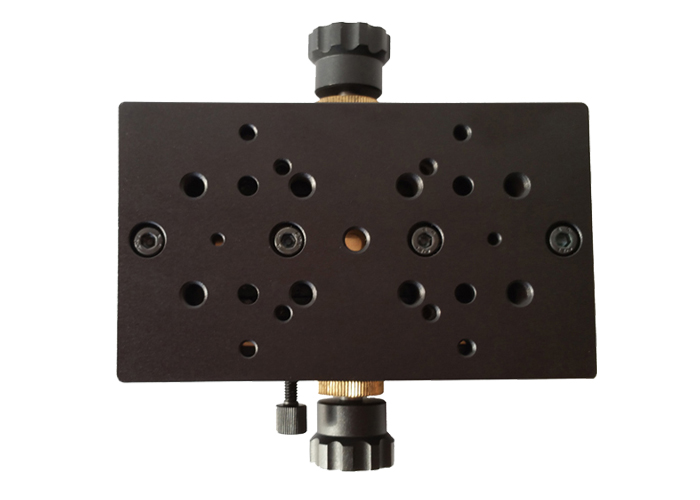

手動平移臺：PT-SD103P
產品特點：
■導軌為燕尾副，承載大。
■位移調整采用斜齒輪尺條驅動。
■兩側大手輪，轉動靈活輕巧，手輪可根據用戶需求加長。
■游標讀數，調整定量。
■臺面和底座分布標準孔距的安裝孔，方便安裝和組合。
■可組成多維調整架或和其它系列產品組成多維調整。
