特點:
1.結構薄,可以安裝在狹小位置。
2.利用螺絲擰緊固定塊。
3.可用于精度不是很好的場合。
產品參數(shù)
| 主體 | 導向軸 | 旋鈕 | 進給絲桿 | |||
| 材質 | 表面處理 | 材質 | 硬度 | 表面處理 | 材質 | 材質 |
| AI6063 | 黑色陽極氧化 | GCr15(軸承鋼) | HRC56 | 鍍硬鉻 | 0Cr18Ni9(304)不銹鋼 | 0Cr18Ni9(304)不銹鋼 |
產品型號詳情介紹：
| 型號 | 滑臺面(mm) | 行程(mm) | 耐負載水平(N) | 自重(g) |
| PT20-16 | 20*20 | 16 | 19.6 | 60 |
| PT20-21 | 21 | 19.6 | 70 |

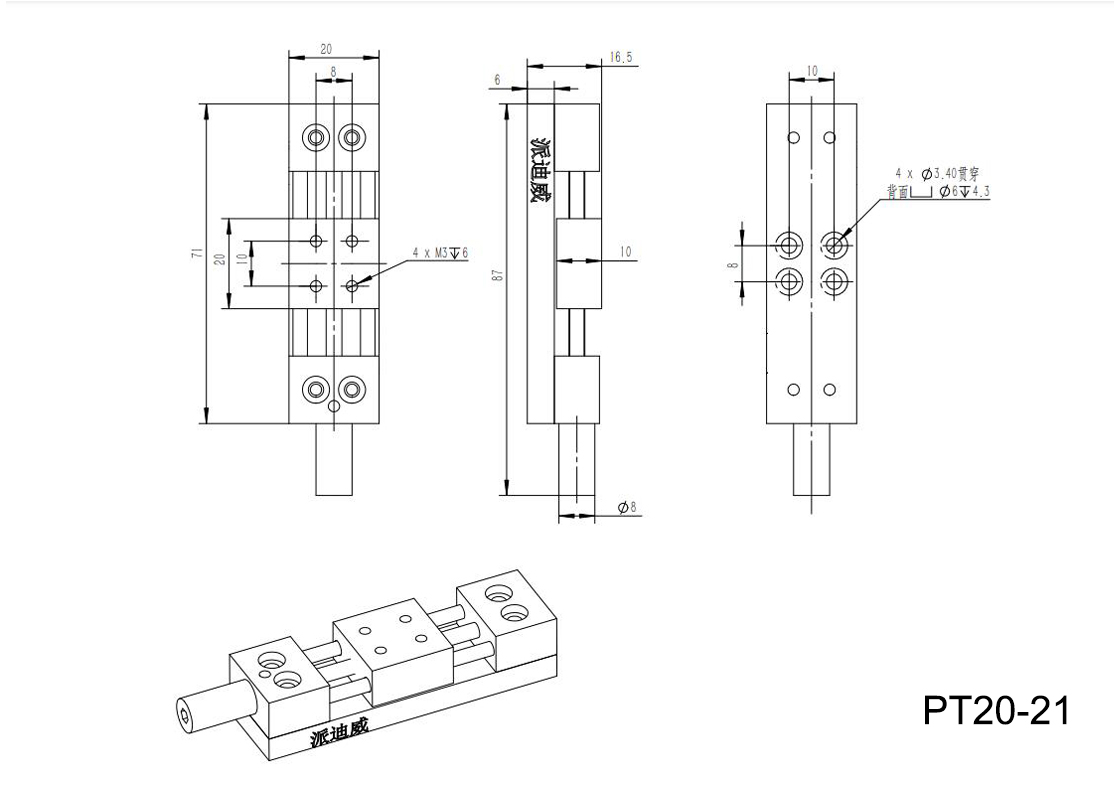

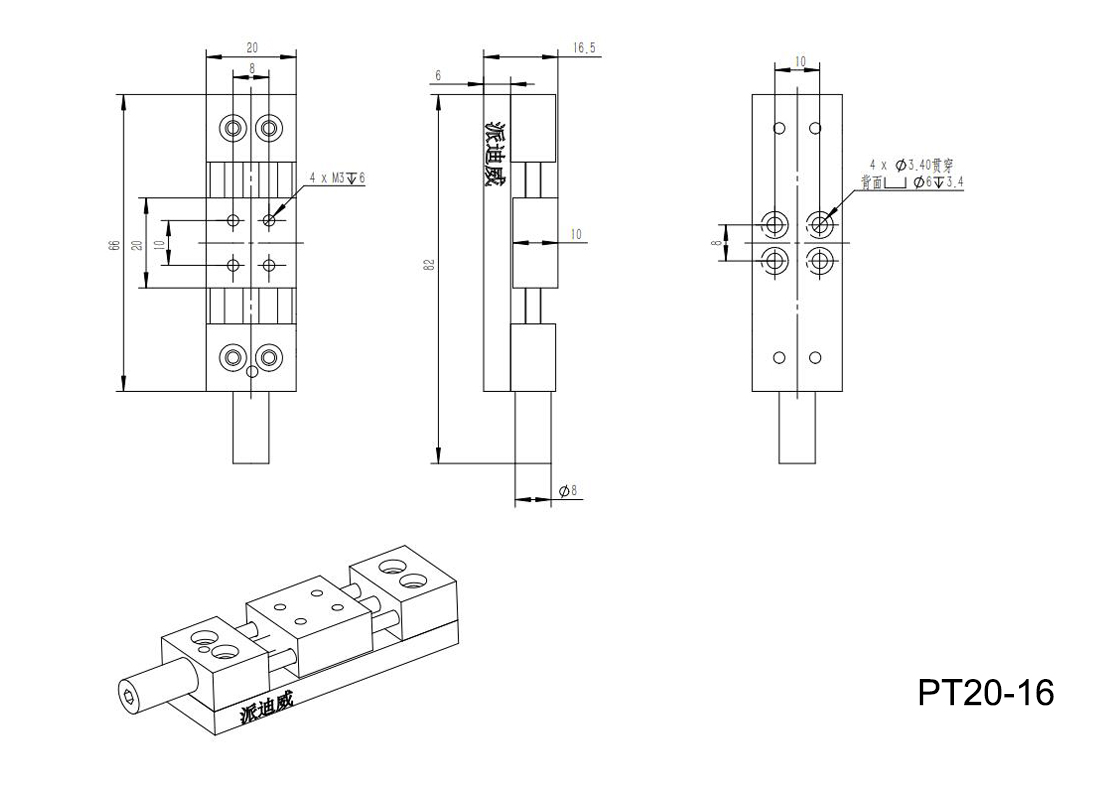

產品尺寸：
滑臺的固定安裝孔尺寸請參照底板尺寸圖 1.★:安裝在中間位置時尺寸 2.旋鈕旋轉一圈位移量0.7mm

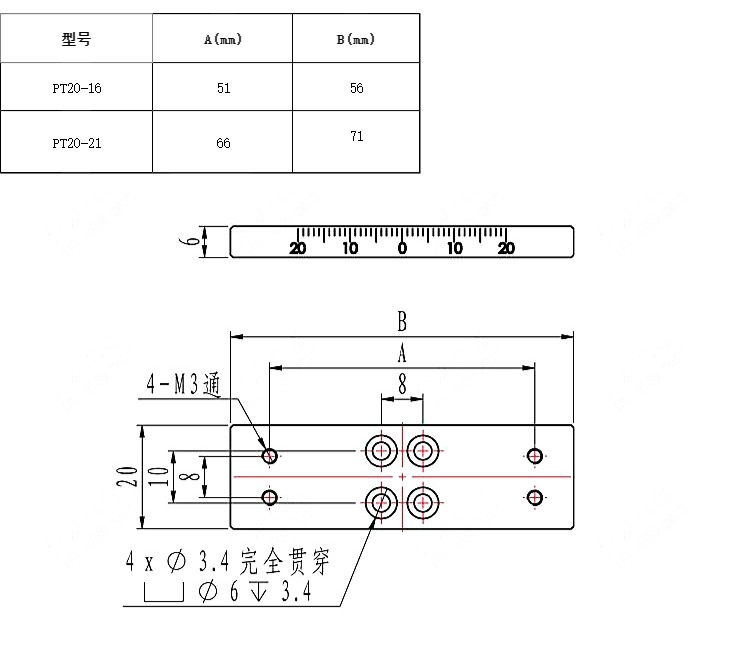

底板參數(shù)：
