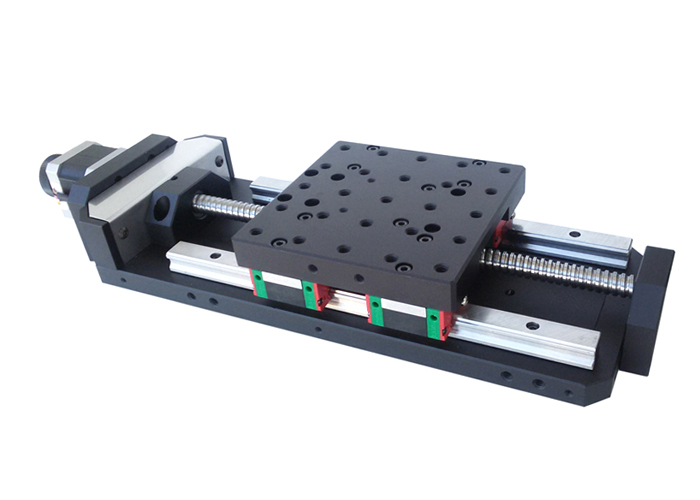

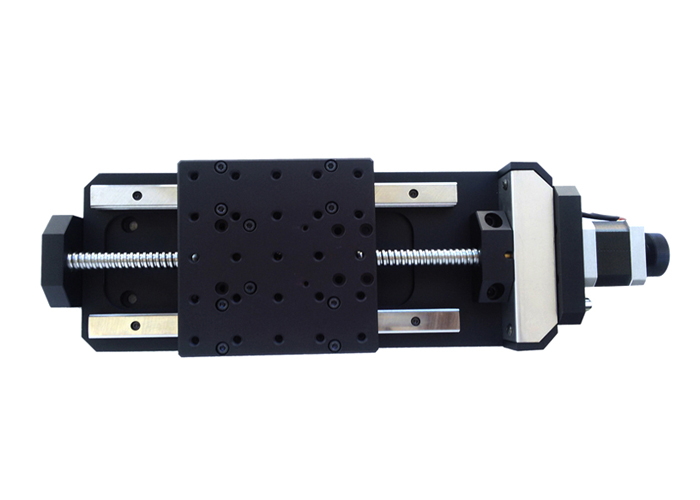

產品名稱: PT-GD140G 高精度電動平移臺 X軸位移臺 位移臺 平移臺 平臺 滑臺

規格:

產品參數為電性能參數

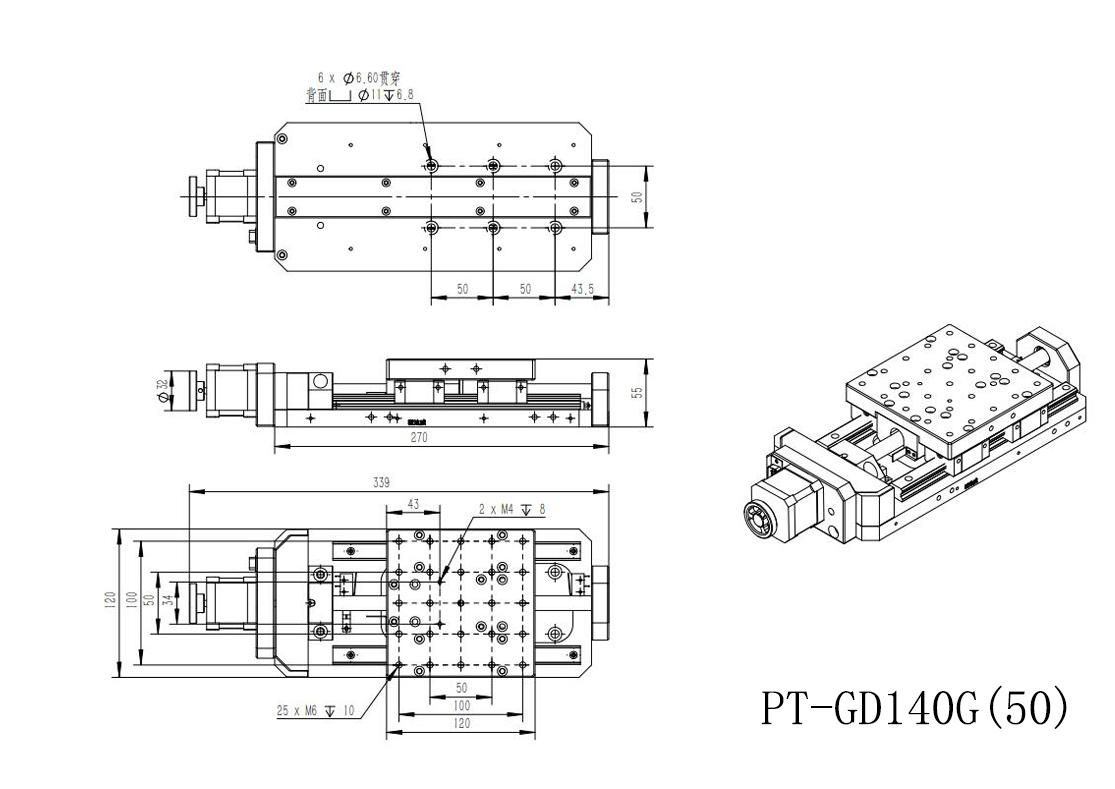

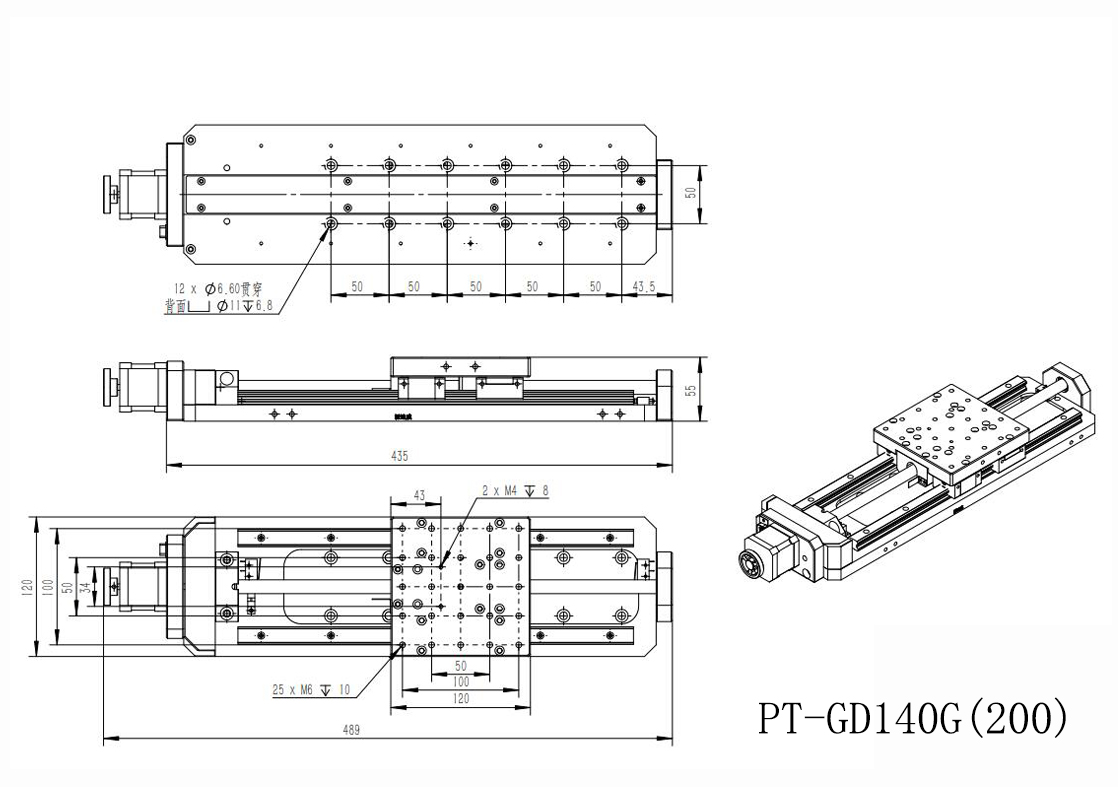

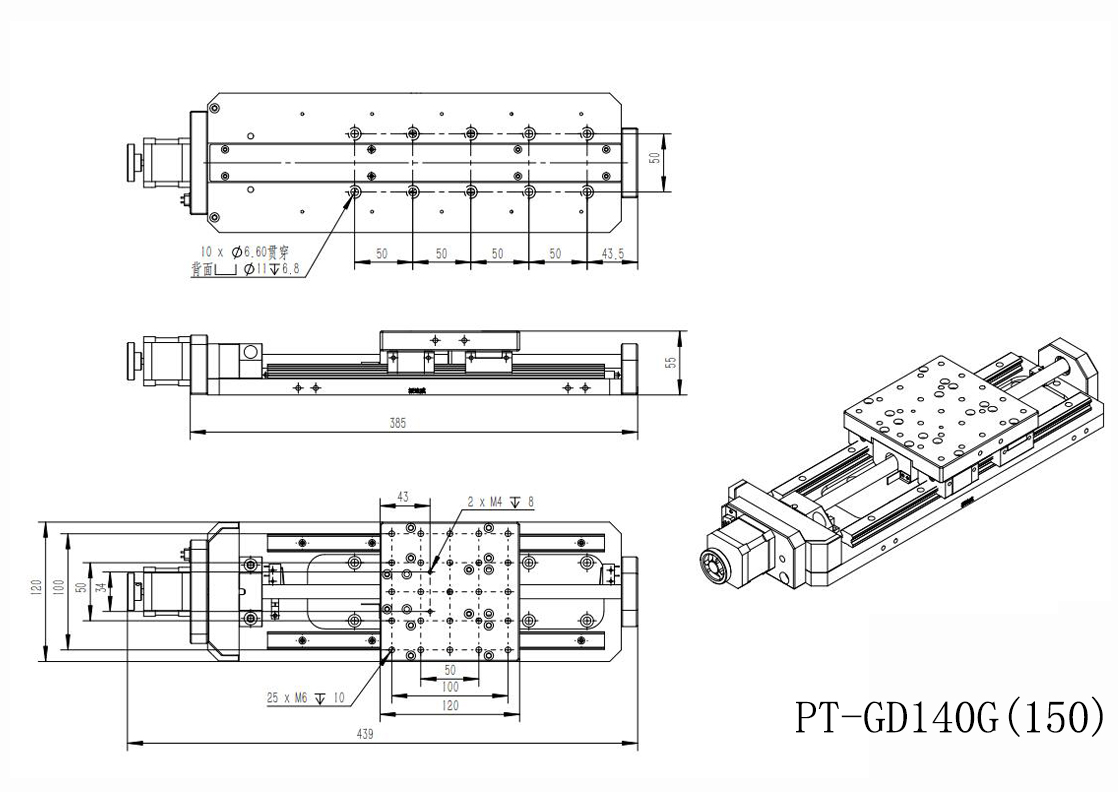

產 品 型 號		PT-GD140G-50	PT-GD140G-100		PT-GD140G-150		PT-GD140G-200	PT-GD140G-300	PT-GD140G-400		PT-GD140G-500
結構參數	行程	50 mm	100 mm		150 mm		200 mm	300 mm	400 mm		500 mm
	臺面尺寸	120×120mm	120×120mm		120×120mm		120×120mm	120×120mm	160×160mm		160×160mm
	螺桿規格	精密滾珠螺桿（導程4 mm）							滾珠螺桿（導程5 mm）
	導軌	精密線性滑塊導軌
	步進電機(步距角)	42（1.8°）							57（1.8°）
	主體材料	鋁合金
	表面處理	陽極氧化發黑
	臺面中心負載	30 kg							50 kg
	平臺自重	2.8kg	3.4kg		4.5kg		5.2kg	6.3kg	7.2kg		8.3kg
精度參數	8細分分辨率	2.5μm							3.125μm
	速度	20mm/sec					40mm/sec		50mm/sec
	重復定位精度	5μm
	定位精度（選配光柵）	8μm
	直線度	5μm		6μm						8μm
	運動平行度	10μm		15μm						20μm
	俯仰	25″		50″					60″
	偏擺	20″		25″					30″
	回程間隙	2μm
	丟步運動	3μm				5μm
附件描述	可加裝失電制動功能(Z)
	可加裝光柵尺(G)
	可換裝伺服電機(D)
	可加裝防塵罩(F)
