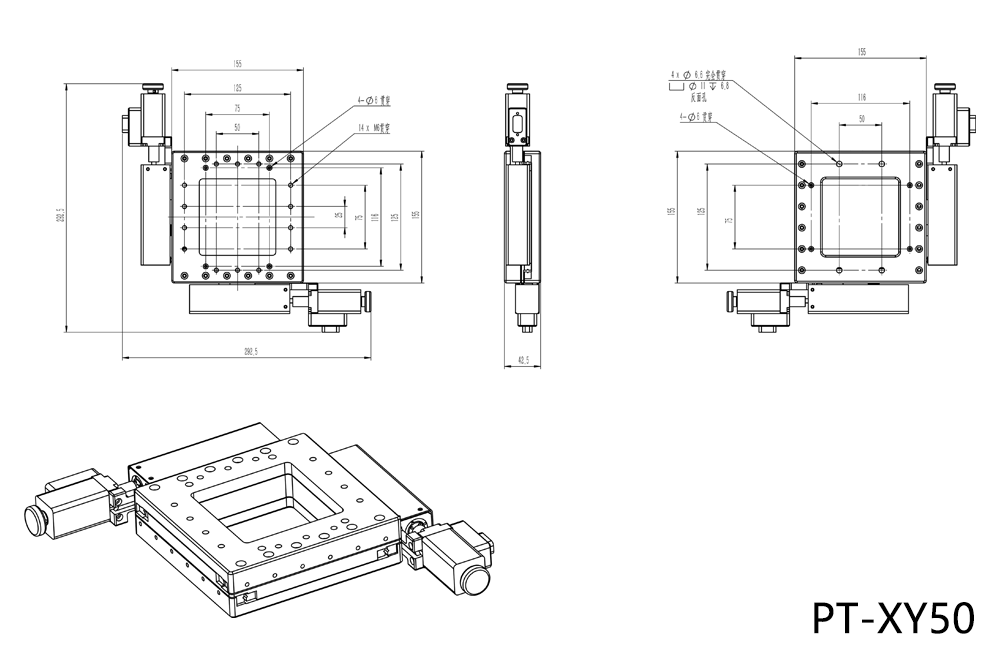

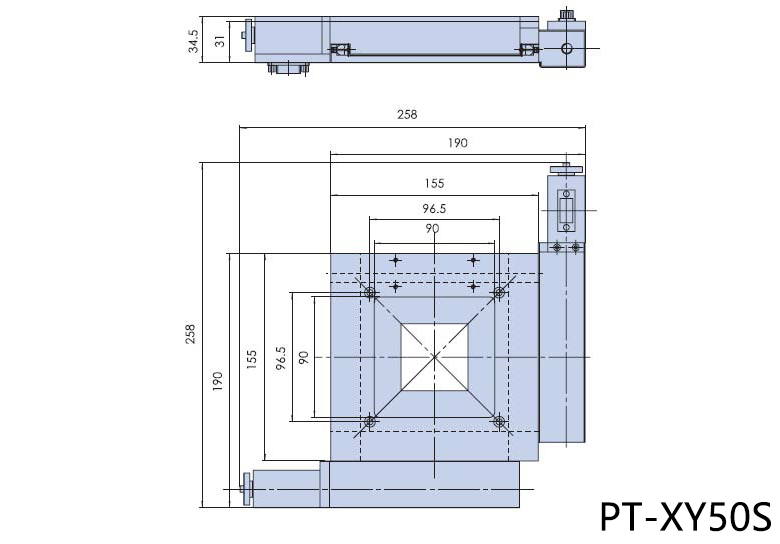

| 產品型號 | PT-XY50 | PT-XY50S | ||
| 結構描述 | X，Y軸行程 | 50 mm | ||
| 臺面尺寸 | 155×155mm | |||
| 螺桿規格 | 自加工絲桿副 | 高研絲桿副 | ||
| 導軌 | 高級交叉滾柱導軌 | 精密級交叉滾柱導軌 | ||
| 步進電機（步距角） | 國產普通28（1.8°）電機 | 日本信濃28（1.8°）電機 | ||
| 主體材料 | 鋁合金 | |||
| 表面處理 | 陽極氧化發黑 | |||
| 臺面承載 | 10 | |||
| 重量 | 3.2 | |||
| 精度描述 | 分辨率 | 5μm（無細分） ,0.625μm (8細分） | ||
| 速度 | 6mm /sec | |||
| 重復定位精度 | 40μm | 8μm | ||
| 訣隊定位精度 | 50μm | 10μm | ||
| 直線度 | 5μm | |||
| 運動平行度 | 15μm | |||
| 俯仰 | 50″ | |||
| 偏擺 | 25″ | |||
| 回程間隙 | 2μm | |||
| 丟步 | 2μm | |||
| 可加裝光柵尺(G) | ||||
| 可換裝伺服電機(D) | ||||

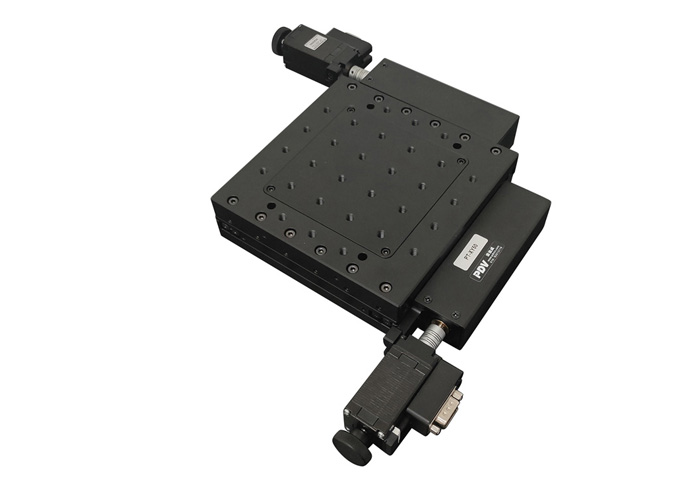

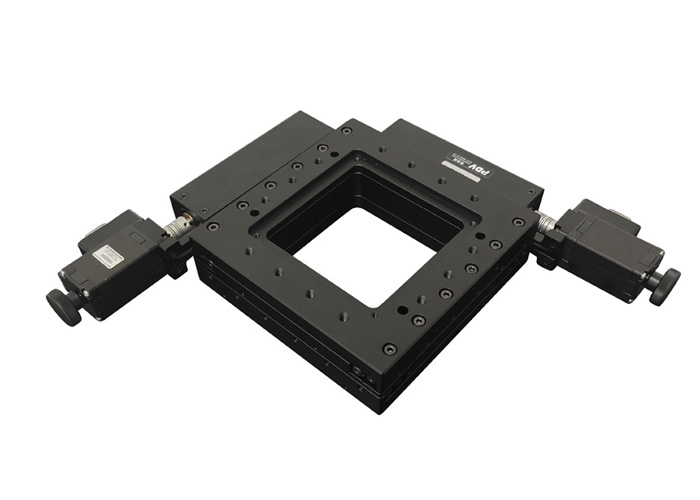

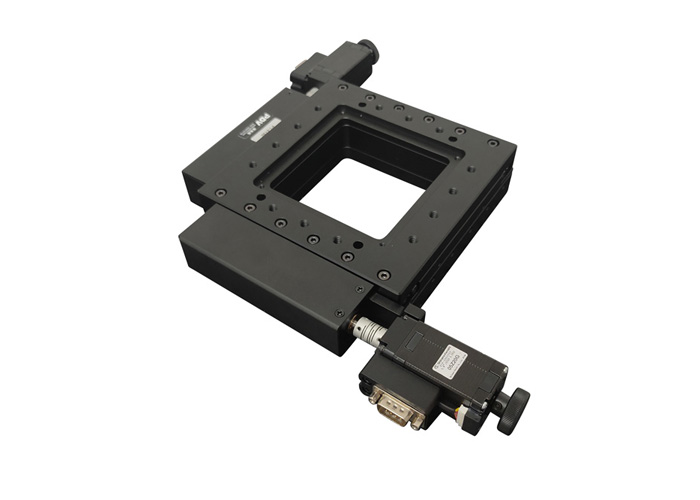

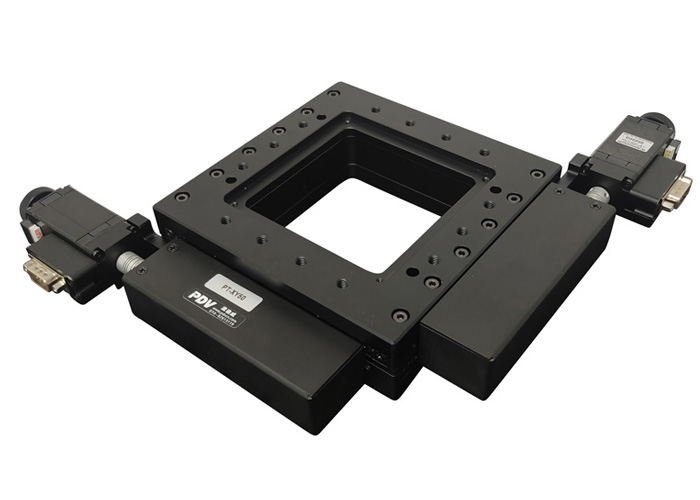

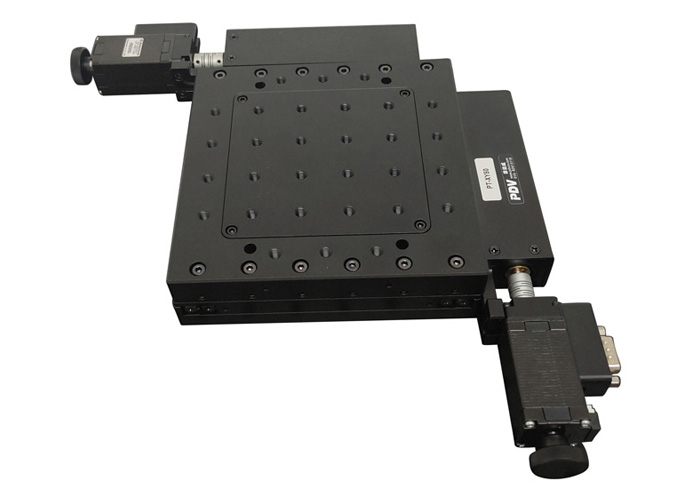

電動整體組合臺 ：
產品特性：
※標配步進電機，運動控制器可對其實現自動化控制
※產品結構小巧輕薄，適合于在輕載，低速的情況下使用，以及科學實驗中使用
※高品質精磨絲杠驅動，小導程，相同細分?jǐn)?shù)可達到高的分辨率
※巧妙的消空回螺母結構設計，可使研磨絲杠副的間隙降到小
※精密方導軌，運動舒適，有側向調整導軌預緊力和消間隙之功能，可多維組合使用
※精磨電移臺底板和合理的導軌固定方式大大的降低了電移臺的俯仰和偏擺，使運動的直線度和平行度有較大提高
