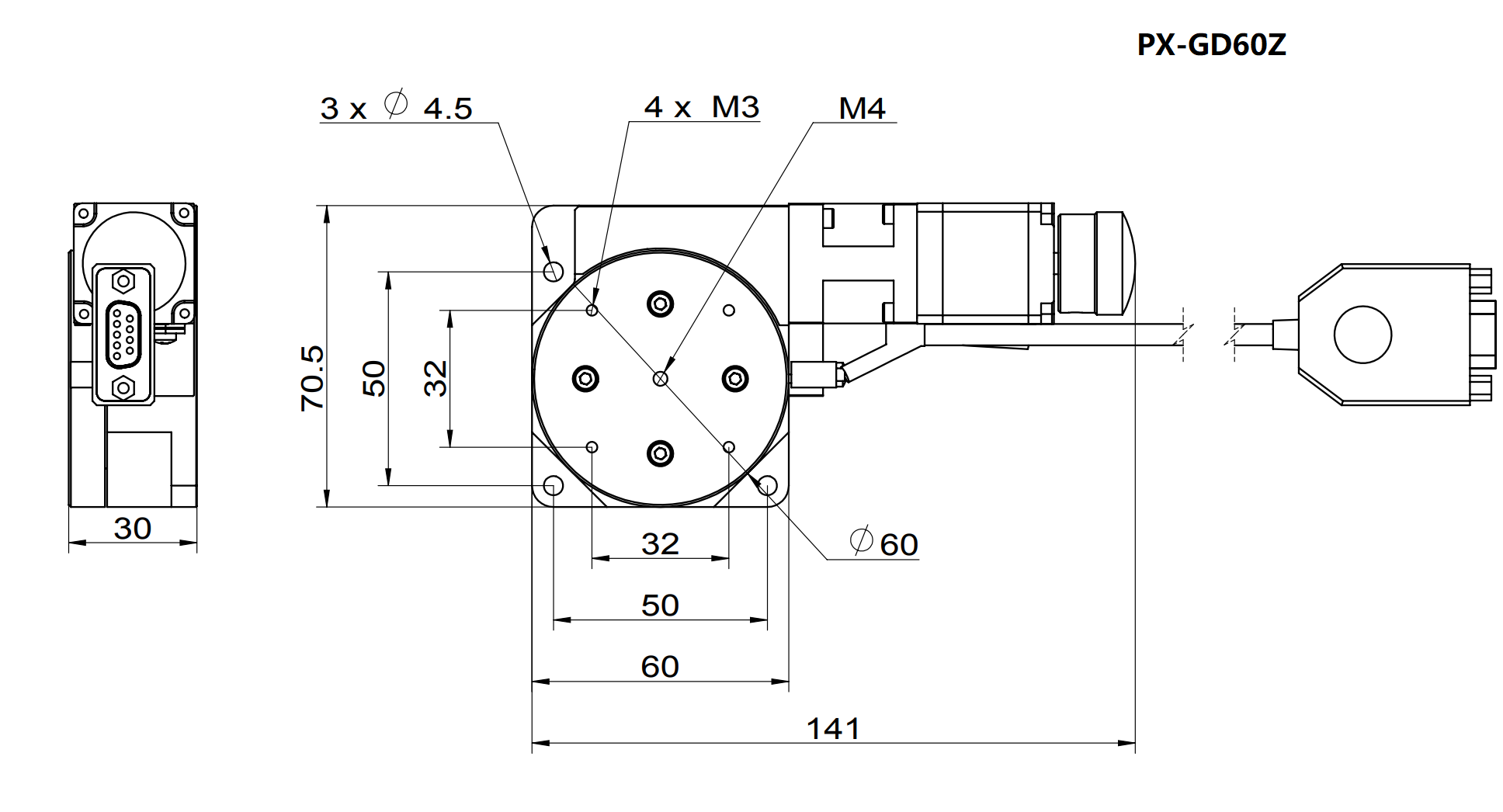

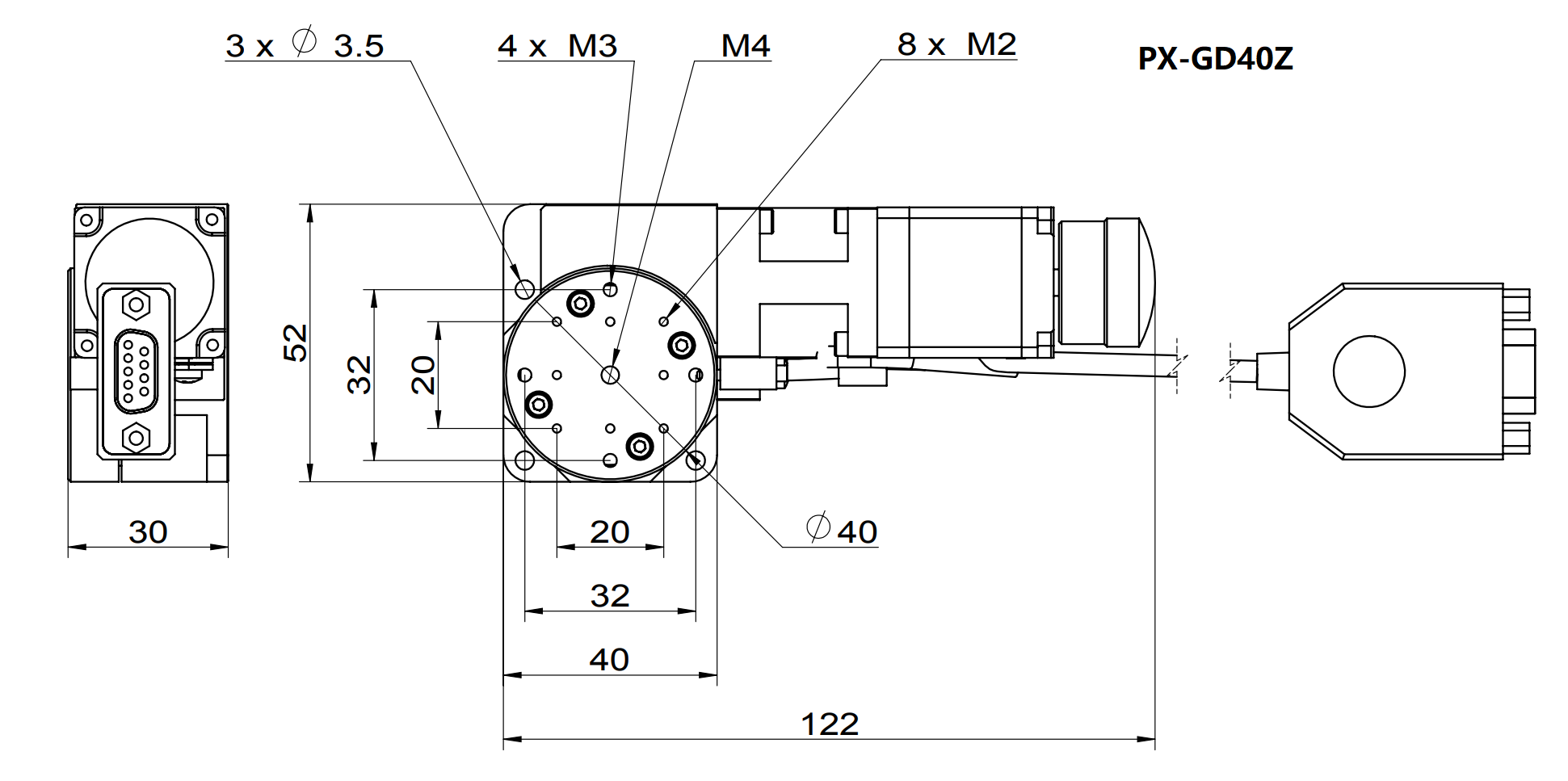

型號 | PX-GD40Z | PX-GD60Z |
臺面尺寸 | ?40 | ?60 |
旋轉行程 | 360° | |
傳動比 | 1∶60 | 1∶90 |
主要材質 | 高強度航空鋁材（2A12） | |
主要材質表面處理 | 黑色陽極氧化 | |
儀器重量 | 0.4Kg | 0.6Kg |
中心負載 | 5Kg | 10Kg |
8細分分辨率 | 0.00375° | 0.0025° |
速度 | 50（deg/sec） | 30（deg/sec） |
單向定位精度 | 0.02°/72″ | |
重復定位精度 | ±0.01°/36″ | |
空回間隙 | 0.01°/36″ | |
徑向跳動 | 20μm | |
軸向跳動 | 20μm | |
平行度 | 50μm | |
表面跳動 | 15μm | |
電機類型 | 雙出軸28步進電機 | |
電機步進角 | 1.8° | |
額定工作電流 | 0.5A | |
電源電壓 | 24V±10% | |
接頭 | DB9針接頭 | |
零位開關 | 光電傳感器 | |
1、標配步進電機使用我公司運動控制器可對其實現自動化控制
2、旋轉軸系采用多道工藝精密加工而成，配合精度高，承載大，壽命長
3、采用精密研配的蝸輪蝸桿結構，運動舒適。
4、擁有調間隙機構，可大大減小回程差。
5、特殊的結構設計保證了旋轉臺面極低的端跳和偏心，使旋轉運動更加平穩
6、臺面外圍的刻度圈是激光刻劃標尺，標尺可相對臺面轉動，方便初始定位7、步進電機和蝸桿通過進口高品質彈性聯軸節連接，傳動同步，消偏性能好，大大降低了偏心擾動且噪音小。
8、電動旋轉臺可平放使用也可立式安裝鏡片使用，可與其他種類臺子組成多維電動調整臺
9、擁有電子零位。
