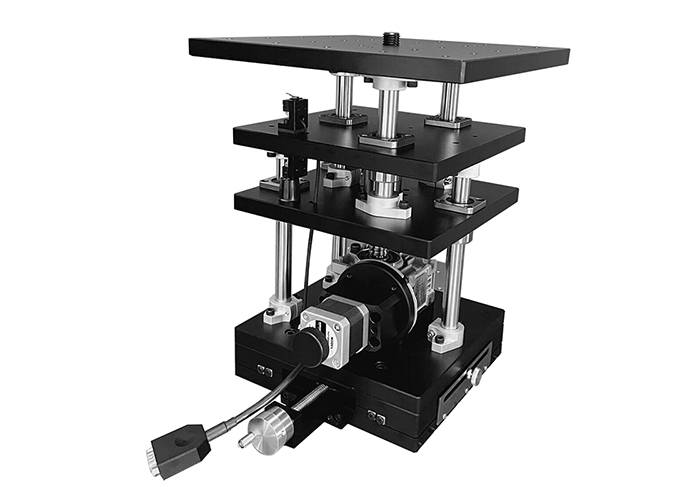

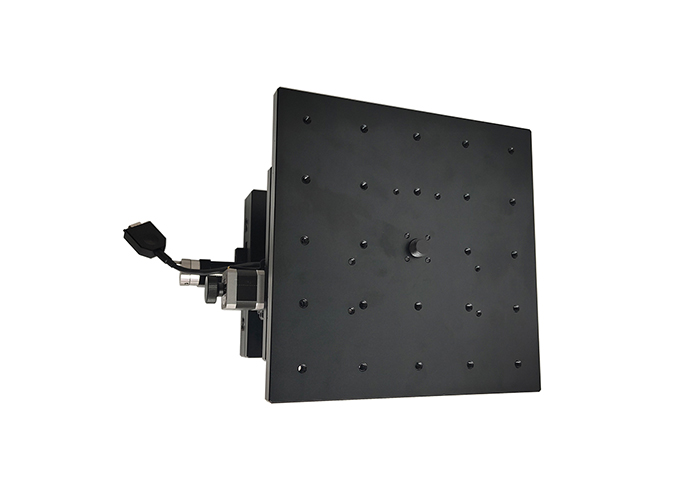

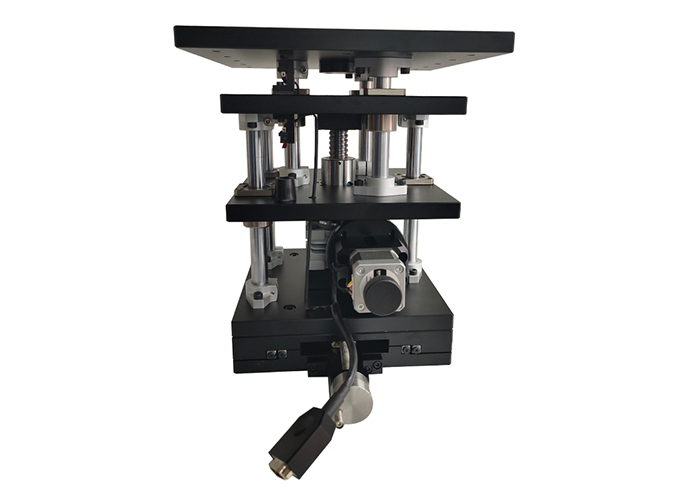

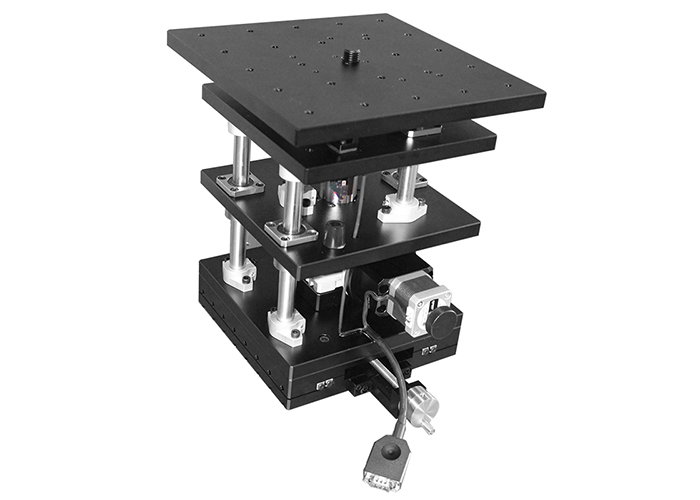

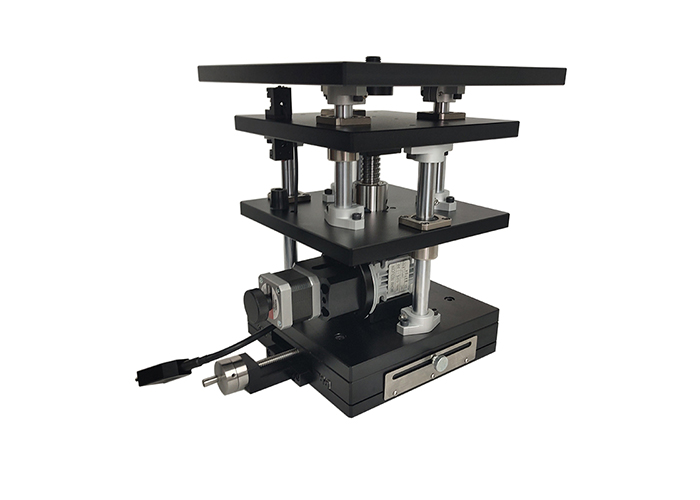

產品型號 | PT-XZ5010 | |
產品名稱 | XZ兩軸組合位移臺 | |

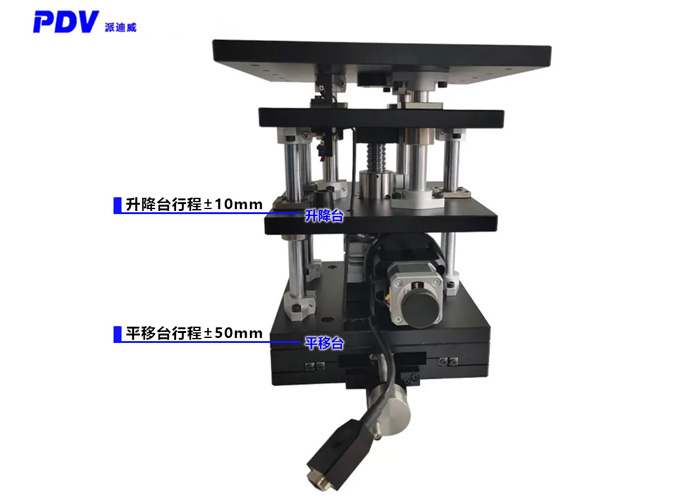

結 構 描 述 | X軸行程 | ±50 mm |
Z軸行程 | ±10mm | |
導程 | 1:20 | |
臺面尺寸 | 250mm×250mm | |
X軸驅動方式 | 手動 | |
Z軸驅動方式 | 電動 | |
兩軸驅動機構 | 精研絲杠副 | |
X軸導軌形式 | 交叉滾珠導軌 | |
Z軸步進電機(1.8°) | SST57D2121 | |
主體材料 | 鋁合金 | |
表面處理 | 陽極氧化發黑 | |
兩軸組合中心承載 | 10kg | |
精 度 描 述 | 調整量 | 0.75μ（無細分） |
速度 | 8mm/sec | |
兩軸重復定位精度 | ±5μ | |
兩軸空回 | 5μ | |
丟步 | 3μ | |
產品尺寸圖：
我們很高興你能和我們合作。為了節省你的時間，在選擇產品時，請查看參數或與我們的銷售溝通，避免你購買的產品，因參數與你的使用要求不一致，耽誤你的工期進度。我們再次感謝你的支持。
