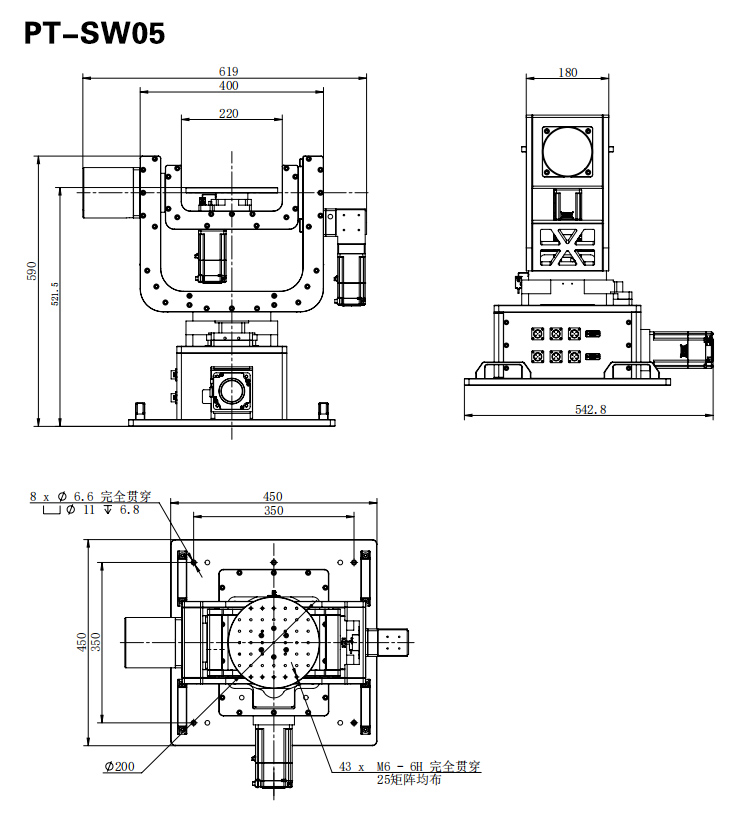

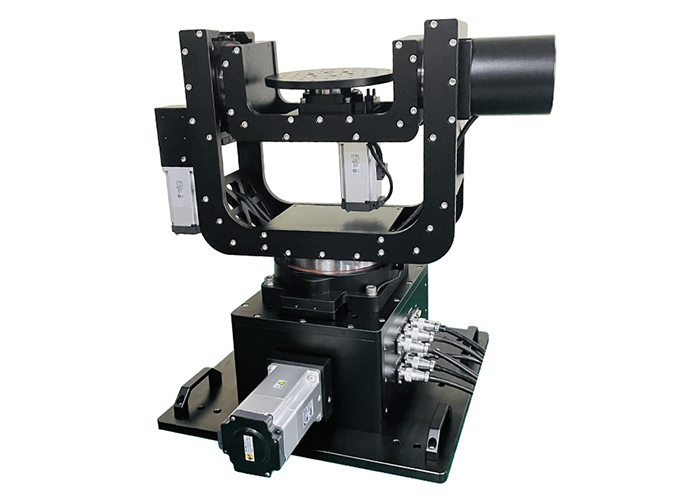

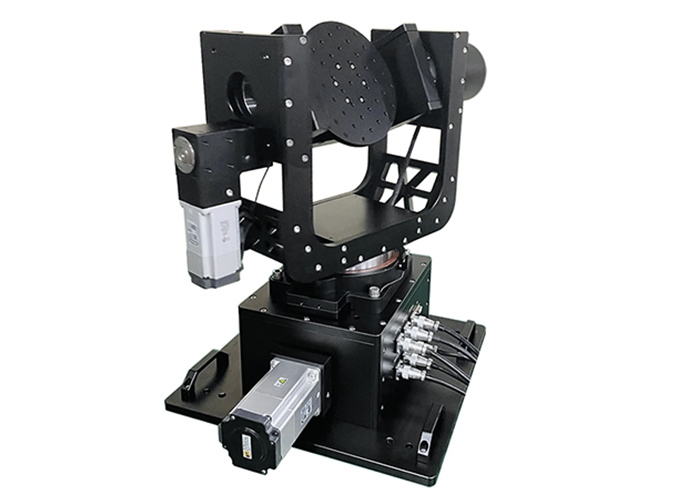

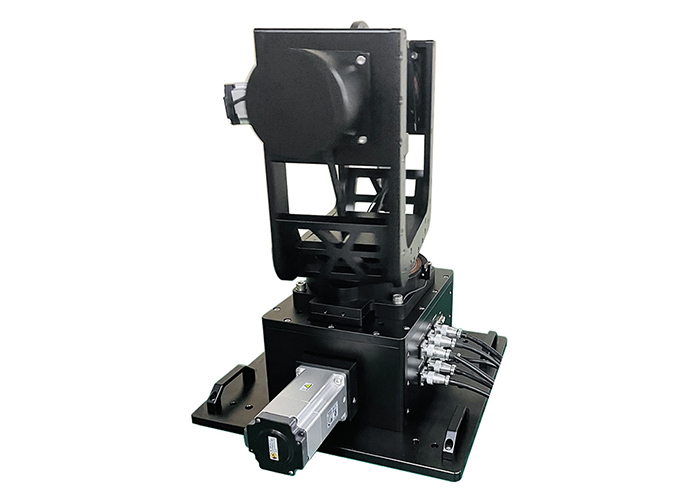

產品名稱: PT-SW05 高精度電動三維轉臺 三維位移臺

規格:

產品型號	PT-SW05
臺面尺寸	Φ200mm
角度范圍	360°
傳動比	10∶1/30∶1
驅動機構	齒輪傳動
導軌形式	軸承
電機	400W/700W伺服電機
主體材料	鋁合金
表面處理	陽極氧化染黑
中心承載	10kg
重量	58kg
分辨率	0.01°=36″（無細分）；0.0005°=1.8″（20細分）
速度	360°/sec
重復定位精度	0.005°=18″



產品型號：PT-SW05（加編碼器）
結構描述	角度范圍	繞X，Y，Z三軸360°
	臺面尺寸	?200mm
	傳動比	底部方位軸，減速比100:1，
		側面俯仰軸，減速：100:1，
		上面滾轉軸，減速比：10:1
	驅動機構	蝸輪和蝸桿機構
	絕對式編碼器（三晟傳感）	SE38S6-17-1-SGG
	導軌形式	軸承
	伺服電機（松下）	400W
	主體材料	鋁合金
	表面處理	陽極氧化發黑
	設備重量	≥80kg
	速度	130°/sec
	中心承載	10kg
	精確角度輸出	0.005°=18″
	絕對定位精度	0.01°=36″
	端跳精度	20μ
