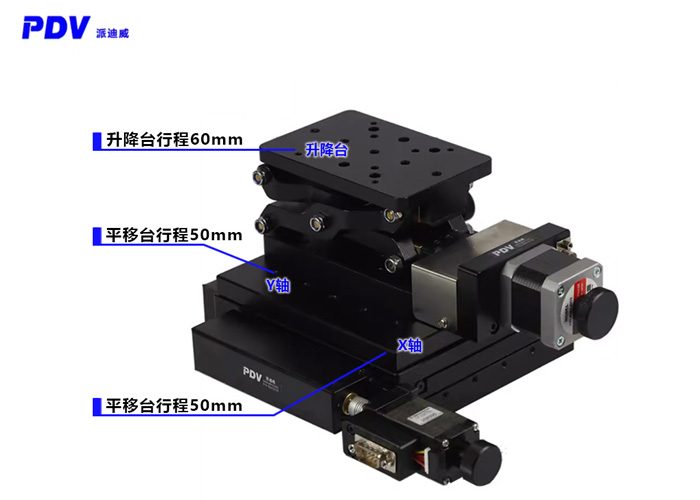

規格: 電動整體平移臺PT-XY50，電動升降臺PT-GD401 組合而成。
產品型號 | PT-XY50 | 產品型號 | PT-GD401 |
結 構 描 述 | X，Y軸行程 | 50 mm | 行程 | 60 mm |
臺面尺寸 | 155×155mm | 臺面尺寸 | 120mm×80mm |
螺桿規格 | 自加工絲桿副 | 驅動機構 | 精研絲杠副 |
導軌 | 高級交叉滾柱導軌 | 導軌形式 | 滑動導軌 |
步進電機（步距角） | 國產普通28（1.8°）電機 | 步進電機(1.8°) | 42BYG |
主體材料 | 鋁合金 | 主體材料 | 鋁合金 |
表面處理 | 陽極氧化發黑 | 表面處理 | 陽極氧化發黑 |
臺面承載 | 10 | 中心承載 | 5kg |
重量 | 3.2 | 重量 | 1.15kg |
精 度 描 述 | 分辨率 | 5μm（無細分） ,0.625μm (8細分） | z小調整量 | 5μ（無細分） 0.25μ（20細分） |
速度 | 6mm /sec | 速度 | /sec |
重復定位精度 | 40μm | 重復定位精度 | 10μ |
定位精度（選配光柵） | 50μm | 空回 | 4μ |
直線度 | 5μm | 丟步 | 3μ |
運動平行度 | 15μm |
|
|
俯仰 | 50″ |
|
|
偏擺 | 25″ |
|
|
回程間隙 | 2μm |
|
|
丟步 | 2μm |
|
|
回程間隙 | 2μm |
|
|
可加裝光柵尺(G)
可換裝伺服電機(D) |
|
|
|
|
|
產品詳情:

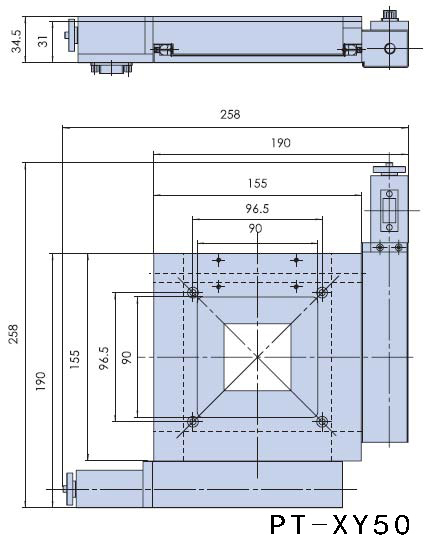

PT-XY50產品尺寸圖：
PT-GD401尺寸圖：
服務:
常見問題:
注意事項:
我們很高興你能和我們合作。為了節省你的時間，在選擇產品時，請查看參數或與我們的銷售溝通，避免你購買的產品，因參數與你的使用要求不一致，耽誤你的工期進度。我們?cè)俅胃兄x你的支持。
