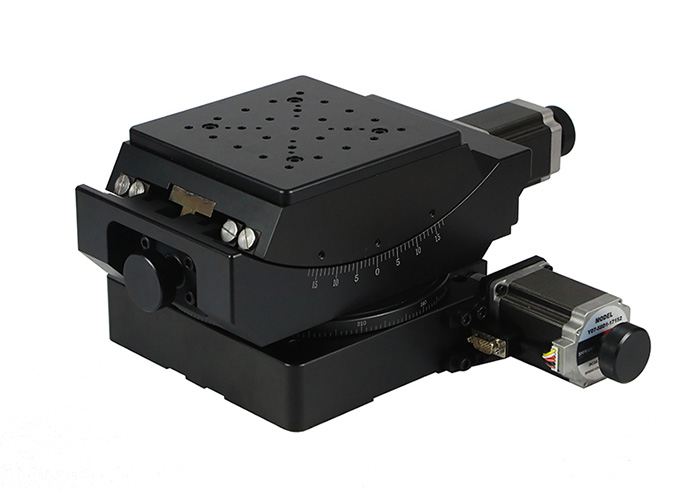

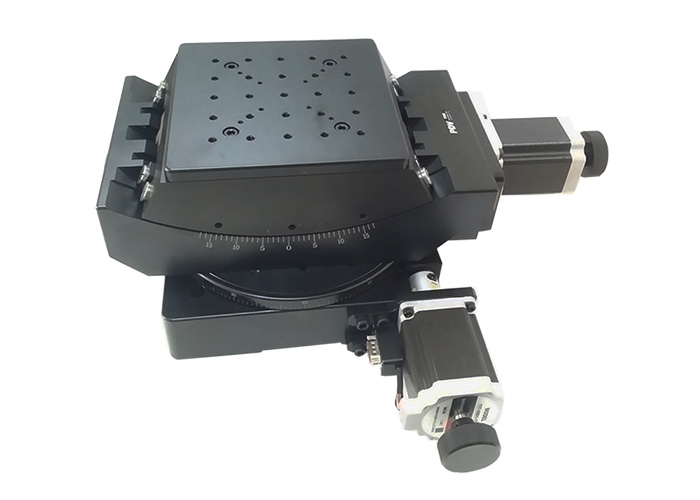

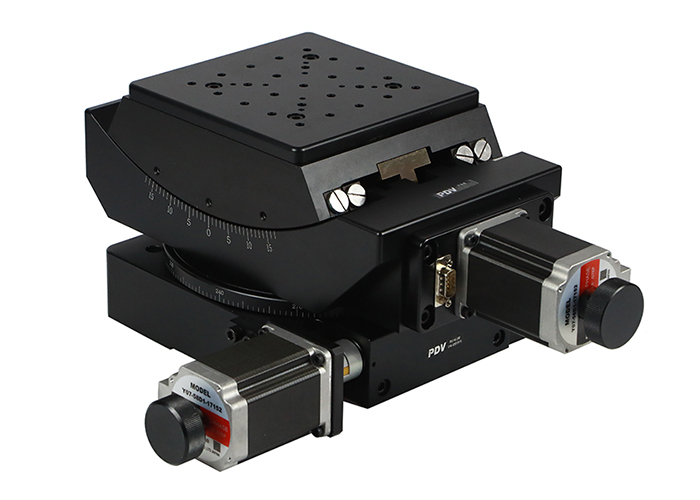

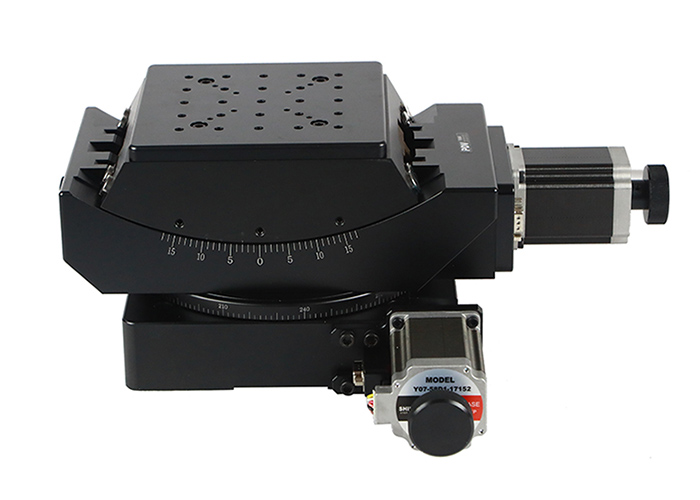

產品名稱: 電動旋轉臺角位臺組合使用精密型位移臺弧擺臺角度轉臺

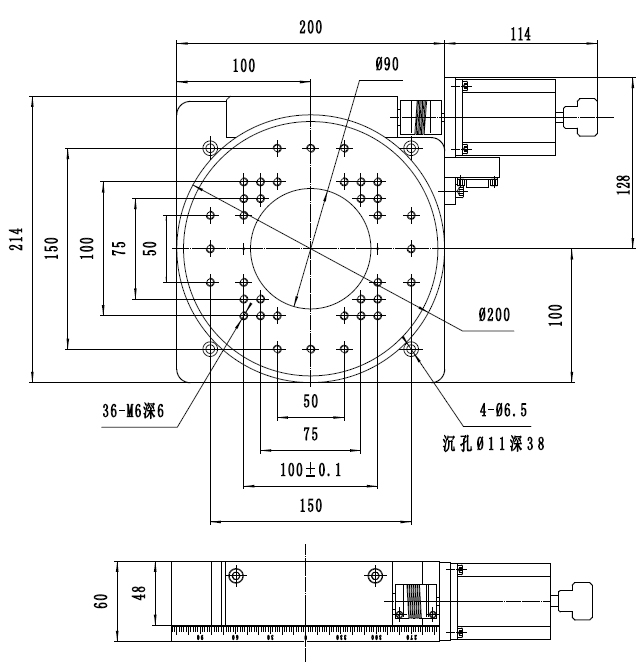

產品型號

PX110-200

結

構

描

述

角度范圍

360°

臺面尺寸

φ200mm

傳動比

180∶1

驅動機構

蝸輪和蝸桿機構

導軌形式

軸承

  步進電機1.8°

57BYG

主體材料

鋁合金

表面處理

陽極氧化發黑

中心承載

55kg

重量

7.9kg

精

度

描

述

分辨率

0.01°=36″（無細分）

0.0005°=1.8″（20細分）

速度

25°/sec

重復定位精度

0.005°=18″

定位精度（選配光柵）

0.01°=36″

端跳精度

15μ

空回

0.005°=18″

偏心

20μ

丟步

0.005°=18″

平行度

100μ

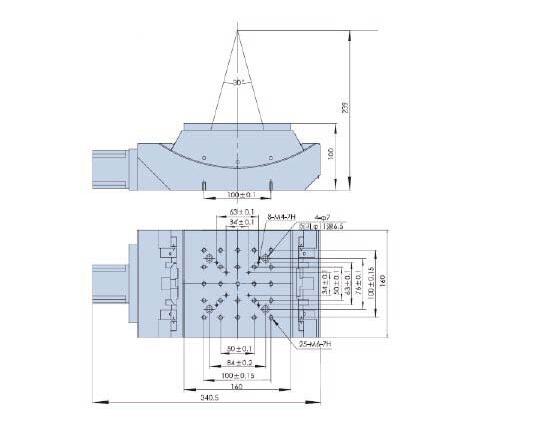

型號

PT-GD304

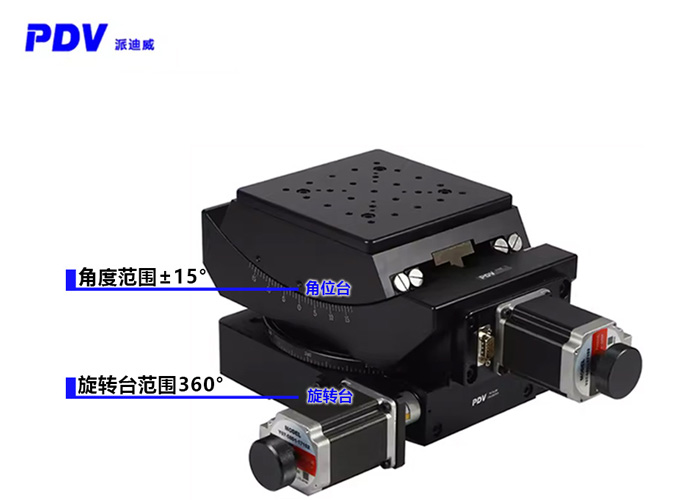

角度范圍

±15°

臺面尺寸

160×160mm

傳動比

400∶1

旋轉中心高

139 mm±0.2 mm

驅動機構

蝸輪和蝸桿機構

導軌形式

交叉滾柱導軌

步進電機(1.8°)

57BYG

主體材料

鋁合金

表面處理

陽極氧化發黑

中心承載

30kg

重量

10.7kg

分辨率

≈0.007°≈25″（無細分）
≈1.3″（20細分）

旋轉中心精度

0.03 mm

速度

10°/sec

重復定位精度

±3″

定位精度（選配光柵）

±8″

空回

±3″

丟步

2″
