首頁 > 產品中心 > 高精度電動平臺系列 > 電動三維組合臺（XYZ）

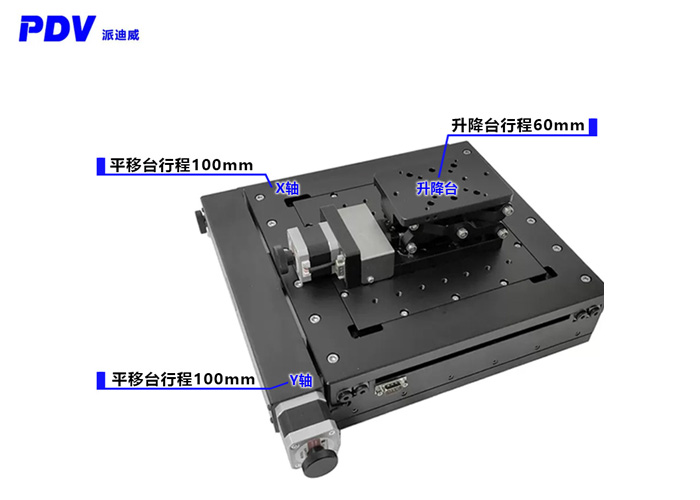

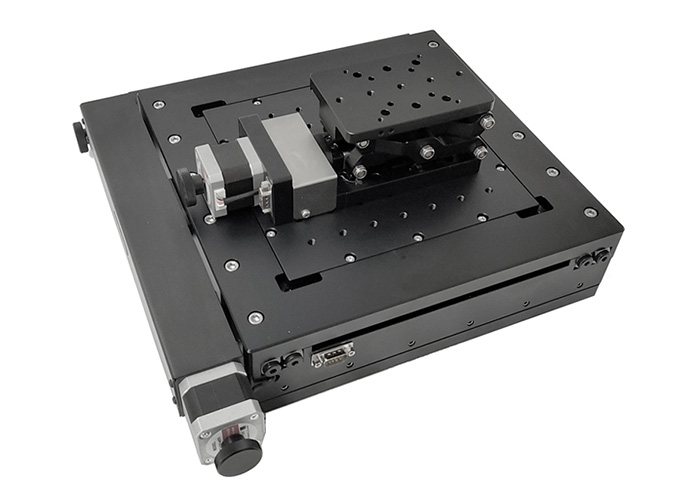

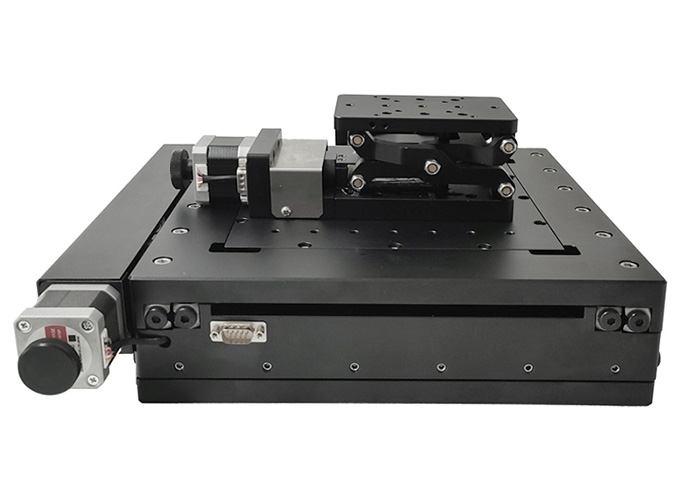

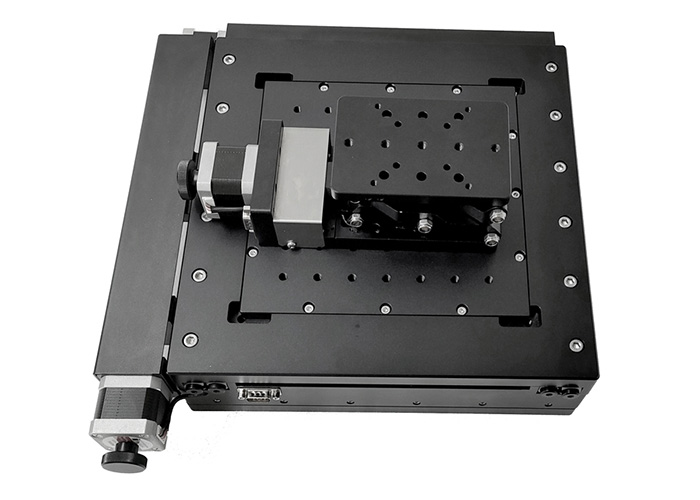

電動整體組合臺PT-XY100 、電動升降臺PT-GD401組合而成。
產品詳情:產品不含控制器，控制器單獨訂購
精密型電動升降臺（剪式）: PT-GD401
產品特性：（精度描述里的參數是電性能指標）
■標配步進電機9針接口，公司的運動控制器可對其實現自動化控制
■升降臺系采用剪型升降支撐，雙導軌五軸過定位機構，運動平穩,承載大，壽命長
■采用精密研配絲杠驅動，運動舒適，可以任意升降且空回小
■步進電機和絲桿通過高品質彈性聯軸節連接，傳動同步，消偏性能好，降低了偏心擾動且噪音小。
■電動升降臺平放使用，可與其他種類臺子組成多維電動調整臺
■具有限位功能，可選配：初始零位功能 ，換裝伺服電機，加裝旋轉編碼器，接受產品的改制和定制。
| 產品型號 | PT-GD401 |
| 行程 | 60 mm |
| 臺面尺寸 | 120mm×80mm |
| 驅動機構 | 精研絲杠副 |
| 導軌形式 | 滑動導軌 |
| 步進電機(1.8°) | 42BYG |
| 主體材料 | 鋁合金 |
| 表面處理 | 陽極氧化發黑 |
| 中心承載 | 5kg |
| 重量 | 1.15kg |
| 調整量 | 5μ（無細分） |
| 0.25μ（20細分） | |
| 速度 | /sec |
| 重復定位精度 | 10μ |
| 空回 | 4μ |
| 丟步 | 3μ |
電動整體組合臺：PT-XY100
產品特性：
※標配步進電機，公司的運動控制器可對其實現自動化控制
※產品結構小巧輕薄，適合于在輕載，低速的情況下使用，以及科學實驗中使用
※高品質精磨絲杠驅動，小導程，相同細分數可達到高的分辨率
※巧妙的消空回螺母結構設計，可使研磨絲杠副的間隙降到z小
※精密方導軌，運動舒適，有側向調整導軌預緊力和消間隙之功能，可多維組合使用
※精磨電移臺底板和合理的導軌固定方式大大的降低了電移臺的俯仰和偏擺，使運動的直線度和平行度有較大提高
產品參數：
| 產品型號 | PT-XY100 | |
| 結構描述 | X,Y軸行程 | 100 mm |
| 臺面尺寸 | 300×300mm | |
| 螺桿導程 | 4 mm | |
| 導軌 | 精密交叉滾柱導軌 | |
| 步進電機（步距角） | 42(1.8°) | |
| 主體材料 | 鋁合金 | |
| 表面處理 | 陽極氧化發黑 | |
| 臺面中心承載 | 50 kg | |
| 平臺自量 | 8.3 kg | |
| 精度描述 | 分辨率 | 20μm（無細分），2.5μm（8細分） |
| 速度 | 40mm /sec | |
| 重復定位精度 | 2μm | |
| 定位精度（選配光柵） | 3μm | |
| 直線度 | 5μm | |
| 運動平行度 | 15μm | |
| 俯仰 | 50″ | |
| 偏擺 | 25″ | |
| 回程間隙 | 2μm | |
| 丟步 | 2μm | |
| 可加裝光柵尺(G) | ||
| 可換裝伺服電機(D) | ||
