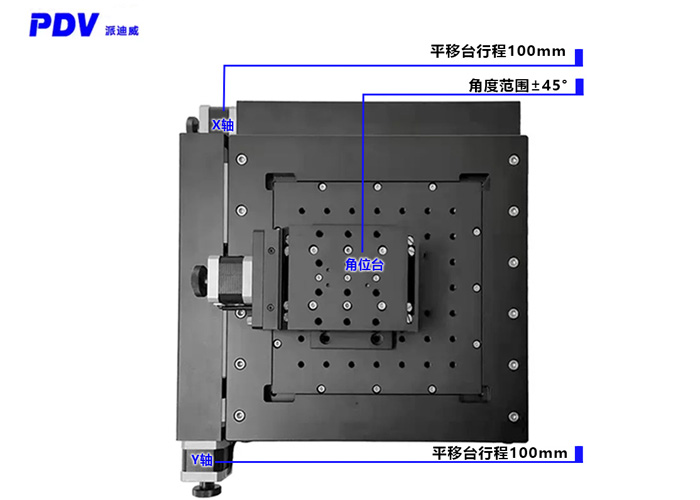

首頁 > 產品中心 > 高精度電動平臺系列 > 電動三維組合臺（XYZ）
產品不含控制器，控制器單獨訂購

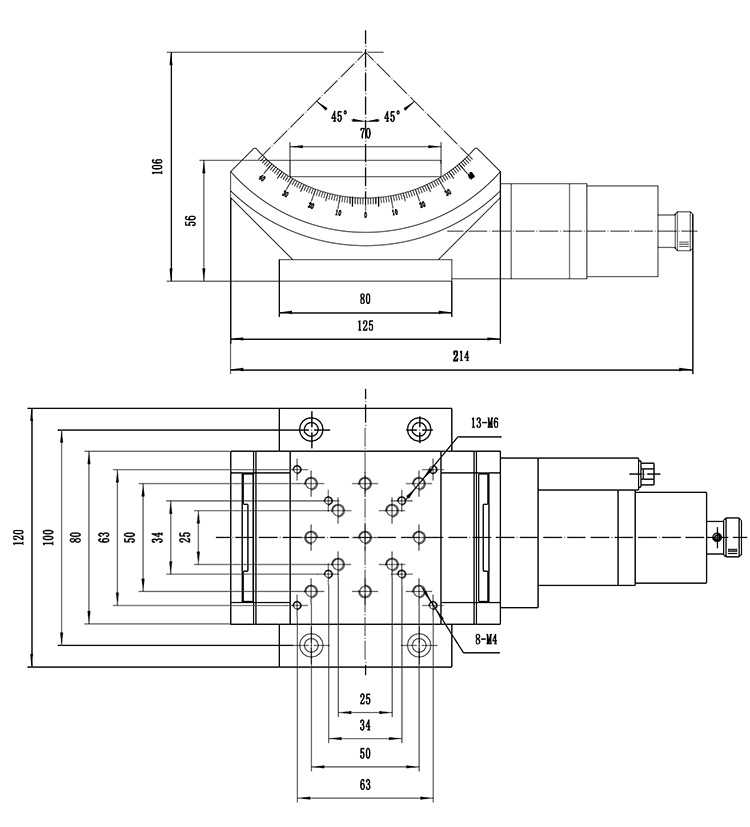

精密型電動角位臺（蝸輪蝸桿）: PT-GD303
產品特性：
※標配步進電機，公司的運動控制器可對其實現自動化控制
※旋轉軸系采用多道工藝精密加工而成，配合精度高，承載大，壽命長※采用精密研配的蝸輪蝸桿結構，運動舒適，可以正向和反向旋轉且空回小
※設計精巧的消空回結構，可調整長期使用造成的空回間隙※特殊的結構設計保證了角位臺臺面低的偏擺和傾斜，使運動更加平穩
※臺面外圍的刻度圈是激光刻劃標尺，標尺可相對臺面轉動，方便初始定位和讀數
※步進電機和蝸桿通過彈性聯軸節連接，傳動同步，消偏性能好，大大降低了偏心擾動且噪音小
※電動角位臺可平放使用也可立式使用，可與其他種類臺子組成多維電動調整臺
※電動角位臺成對設計,可疊加,可單獨使用,兩種旋轉半徑精心設計,疊加后可繞一共點兩維正交旋轉
※具有限位功能，初始零位功能，換裝伺服電機，加裝旋轉編碼器，接受產品的改制和量身定制
型號 | PT-GD303 |
角度范圍 | ±45° |
臺面尺寸 | 90×105mm |
傳動比 | 280∶1 |
旋轉中心高 | 50 mm±0.2 mm |
驅動機構 | 蝸輪和蝸桿機構 |
導軌形式 | 交叉滾柱導軌 |
步進電機(1.8°) | 42BYG |
主體材料 | 鋁合金 |
表面處理 | 陽極氧化黑 |
中心承載 | 10kg |
自量 | 2.45kg |
分辨率 | ≈0.005°≈18″（無細分） |
旋轉中心精度 | 0.03 mm |
速度 | 7°/sec |
重復定位精度 | ±3″ |
定位精度（選配光柵） | ±8″ |
空回 | ±3″ |
丟步 | 3″ |

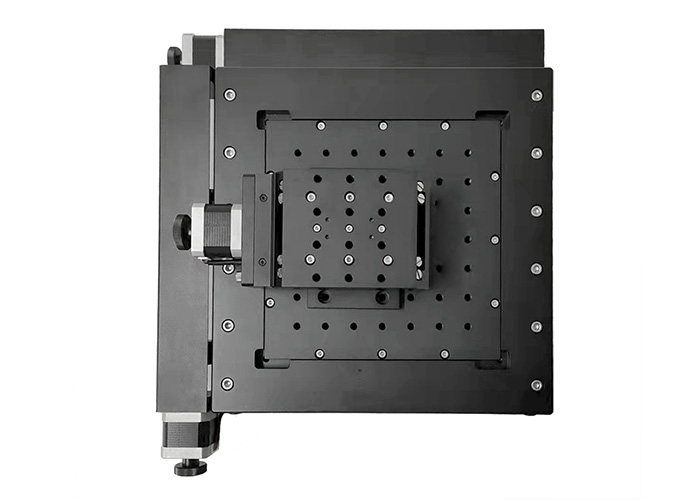

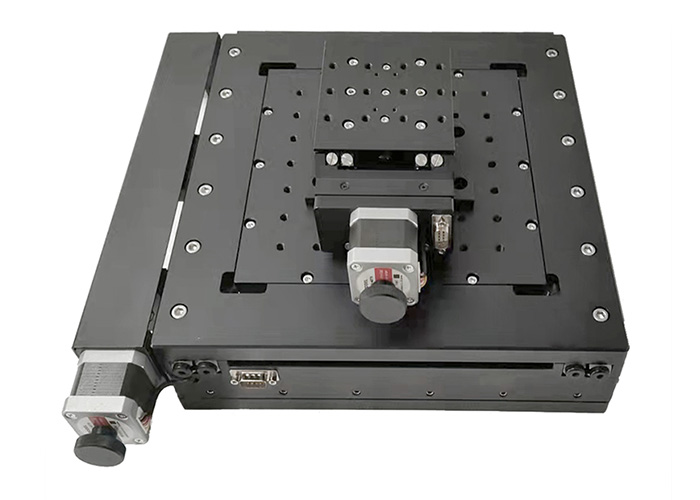

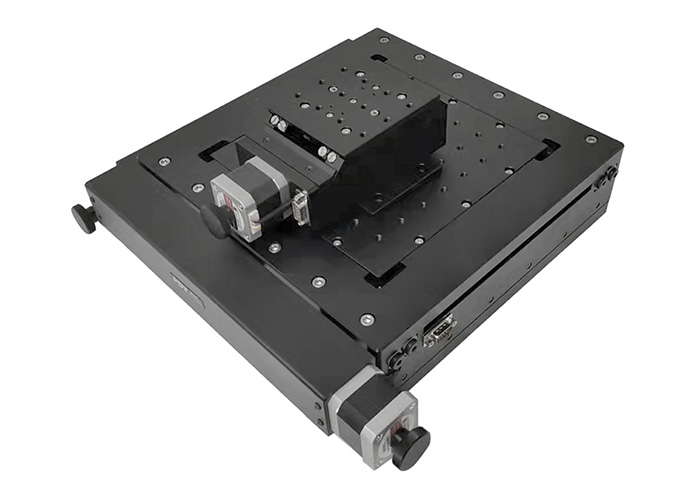

電動整體組合臺：PT-XY100
產品特性：
※標配步進電機，公司的運動控制器可對其實現自動化控制
※產品結構小巧輕薄，適合于在輕載，低速的情況下使用，以及科學實驗中使用
※高品質精磨絲杠驅動，小導程，相同細分?jǐn)?shù)可達到高的分辨率
※巧妙的消空回螺母結構設計，可使研磨絲杠副的間隙降到z小
※精密方導軌，運動舒適，有側向調整導軌預緊力和消間隙之功能，可多維組合使用
※精磨電移臺底板和合理的導軌固定方式大大的降低了電移臺的俯仰和偏擺，使運動的直線度和平行度有較大提高
產品參數：

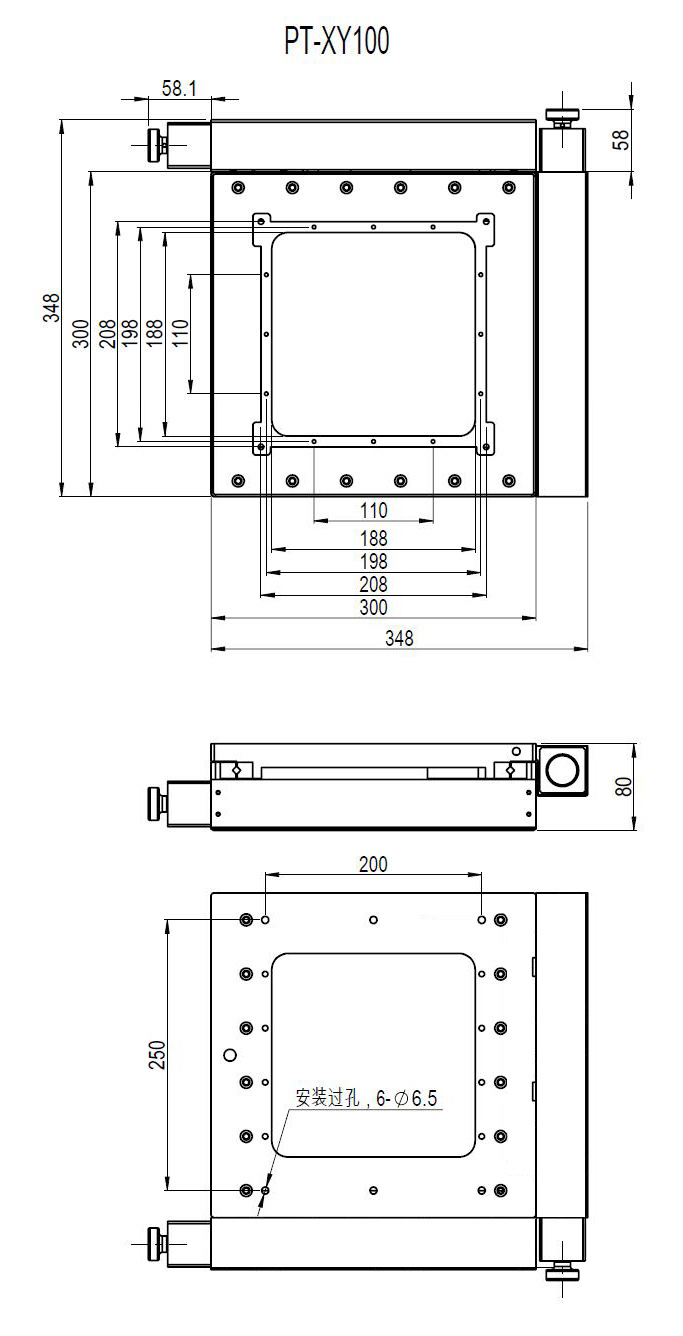

| 產品型號 | PT-XY100 | |
| 結構描述 | X,Y軸行程 | 100 mm |
| 臺面尺寸 | 300×300mm | |
| 螺桿導程 | 4 mm | |
| 導軌 | 精密交叉滾柱導軌 | |
| 步進電機（步距角） | 42(1.8°) | |
| 主體材料 | 鋁合金 | |
| 表面處理 | 陽極氧化發黑 | |
| 臺面中心承載 | 50 kg | |
| 平臺自量 | 8.3 kg | |
| 精度描述 | 分辨率 | 20μm（無細分），2.5μm（8細分） |
| 速度 | 40mm /sec | |
| 重復定位精度 | 2μm | |
| 定位精度（選配光柵） | 3μm | |
| 直線度 | 5μm | |
| 運動平行度 | 15μm | |
| 俯仰 | 50″ | |
| 偏擺 | 25″ | |
| 回程間隙 | 2μm | |
| 丟步 | 2μm | |
| 可加裝光柵尺(G) | ||
| 可換裝伺服電機(D) | ||
