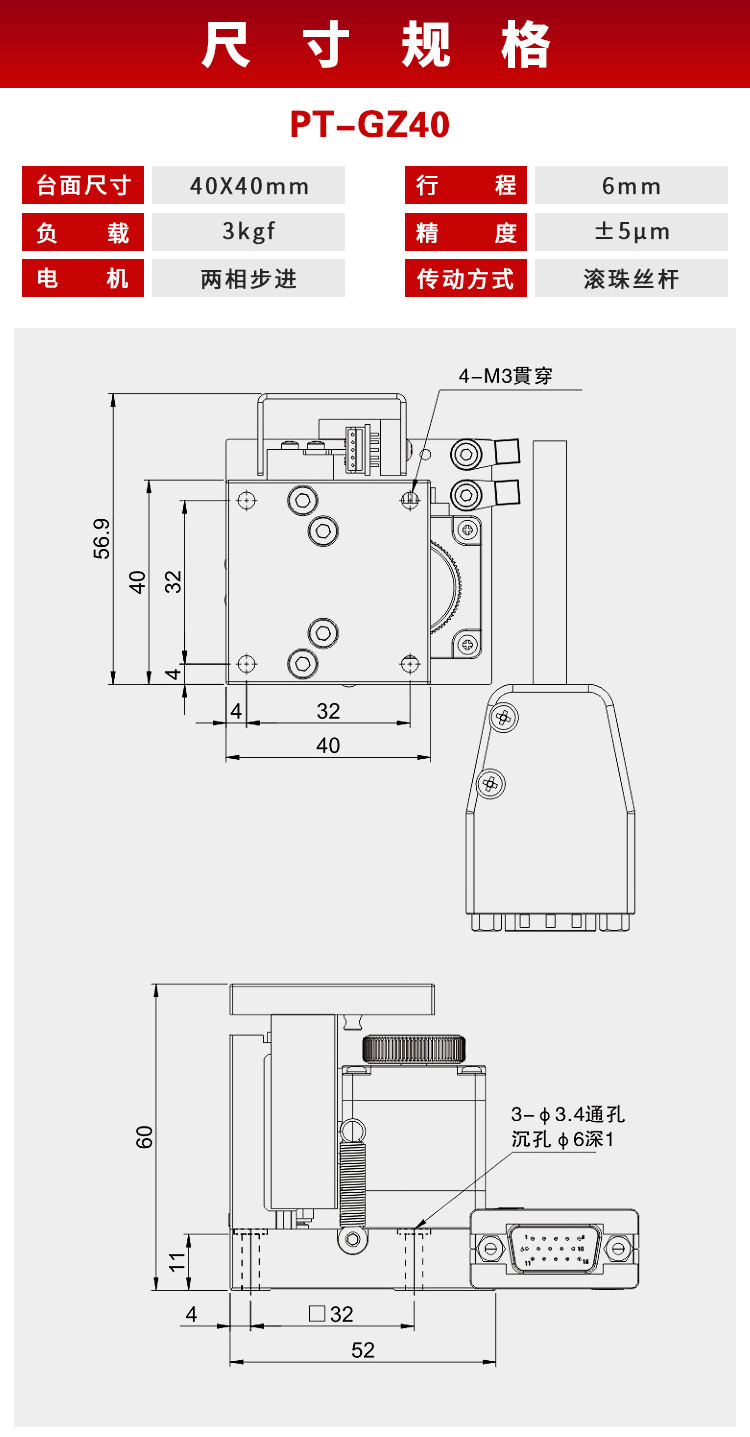

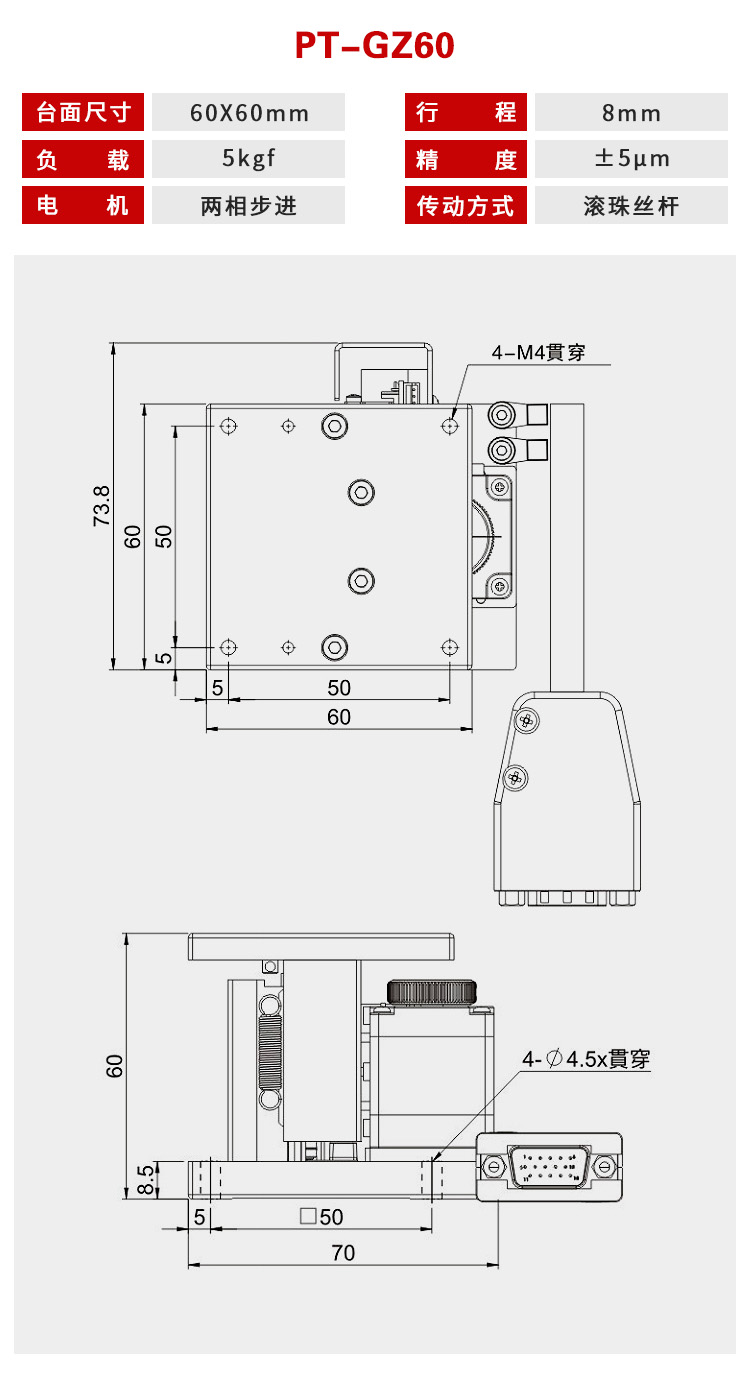

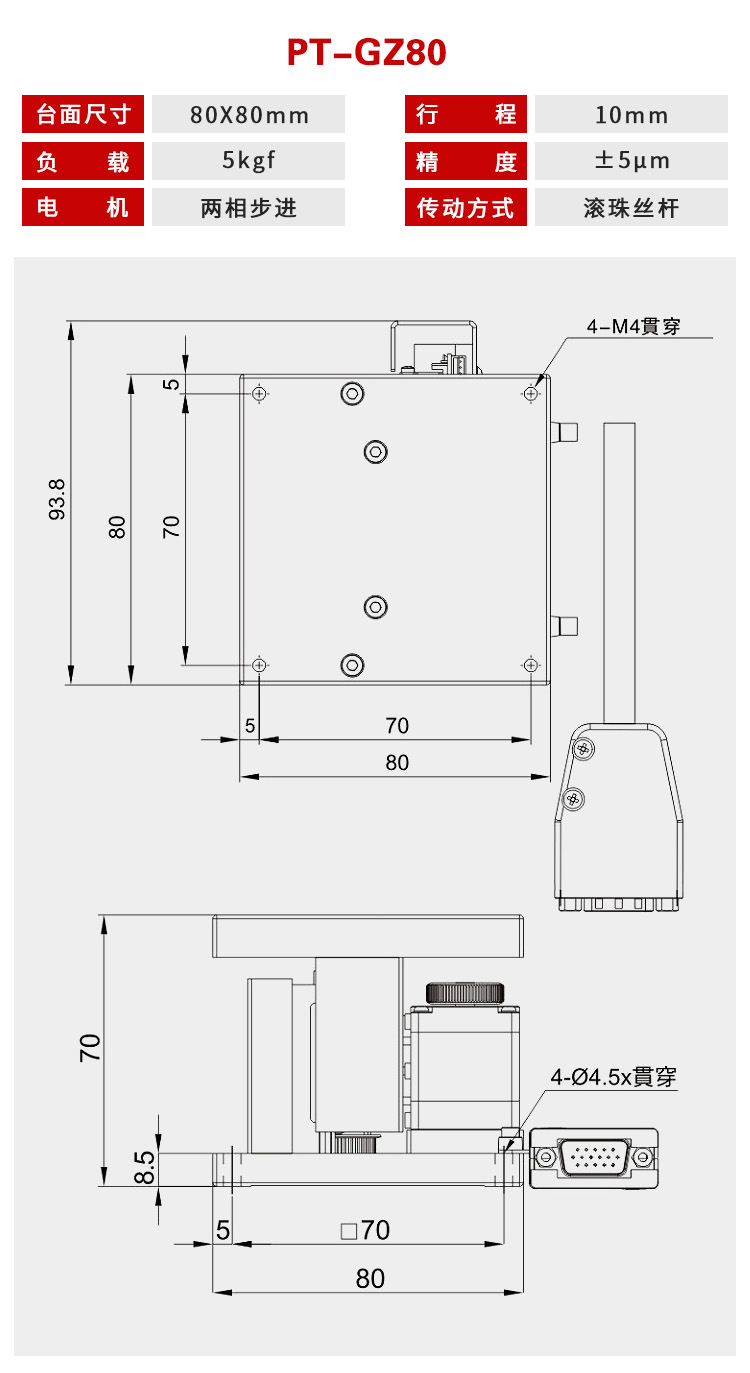

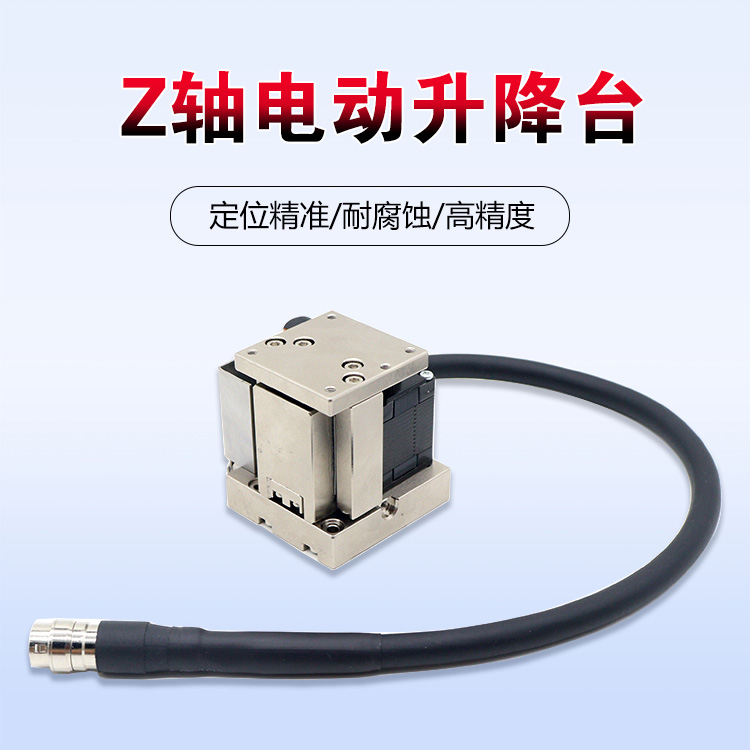

規格: 型號 | PT-GZ40 | PT-GZ60 | PT-GZ80 |
機 械 規 格 | 臺面尺寸 | 40×40mm | 60×60mm | 80×80mm |
移動行程 | -6mm | 8mm | 10mm |
傳動方式 | 時規皮帶+滾珠螺桿Φ6，導程1mm |
軌道 | 線性滾珠導引式 |
滑臺材質/表面處理 | 鋼制/鍍無電解鎳 |
自重 | 0.6kg | 1.0kg | 1.5kg |
聯軸器 | 無配置連軸器 |
精度等級 | N：標準型 |
出線方向 | N：一般出線 |
精 度 規 格 | 解析度 | 5μm/2.5μm | 2.5μm/1.25μm |
速度(全步級) | 12mm/sec | 6mm/sec |
單向定位精度 | 30μm |
反復定位精度 | ±5μm |
荷重 | 3Kgf | 5Kgf |
空轉 | 5μm |
平行度 | 50μm |
運動真直度 | 4μm |
運動平行度 | 20μm |
電 氣 規 格 | 馬達 | 類型/出軸型式 | 2相步進/ 28雙出軸 |
品牌/型號 | （另外選購） |
驅動器 | 品牌/型號 | （另外選購） |
接頭 | 滑臺側接頭 | 15Pin公端連接器D-SUB |
控制器側接頭 | 15Pin母端連接器D-SUB(另外選購) |
感測器 | 行程-原點感測器 | 光電感測器EE-SX4134 |
行程極限感測器 |
電源電壓 | 24V±10% |
控制輸出 | NPN閑放式集電極輸出24V 8mA以下 |
輸出控制 | 檢測(感應時):輸出電晶體OFF (非導通) |
◎產品標準接頭型式為D-SUB。
◎若機構出線需為HRS，請另行告知。
◎一般出線為標準出線，不分左、右出線。
備注:
以上價格為經濟型配置，含35cm長普通電纜線1根，D-SUB15pin公端接頭1個信濃28步進電機1臺，光電開關1個，基本參數按標準行程設計生產客戶若有其它技術要求的，具體以實際報價為準。
