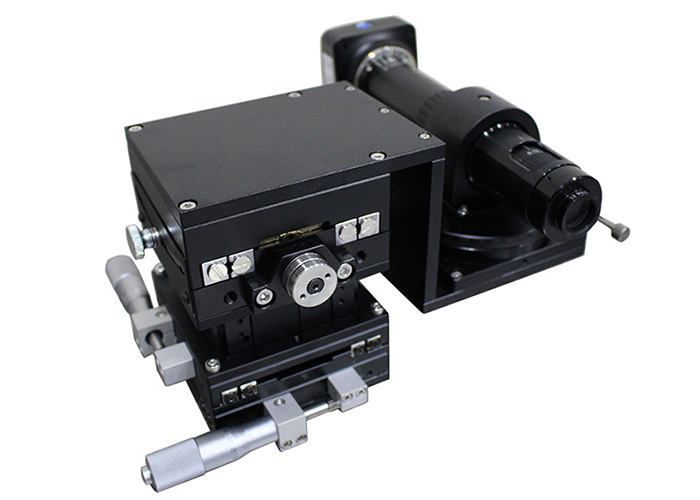

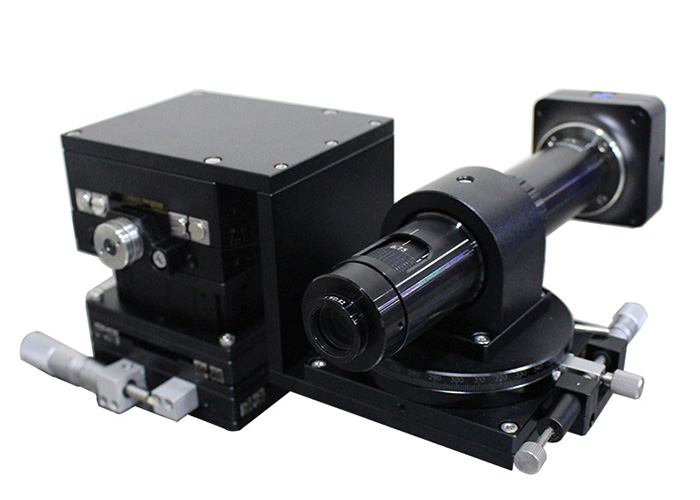

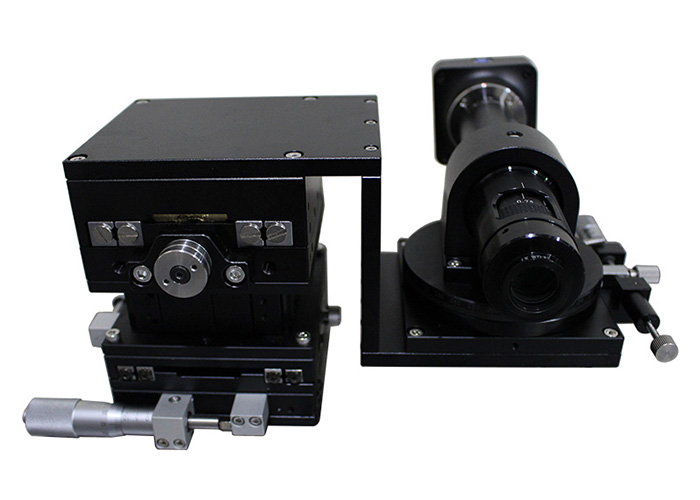

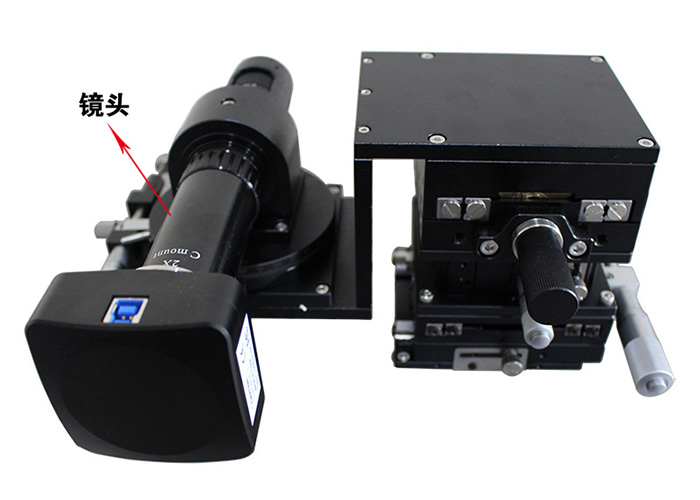

產品圖片為TZ-II鏡頭調整架與鏡頭組合使用。
高精度型手動平移臺：PT110-50-100H/CH
型號 | PT110-50-100H | PT110-50-100CH |
臺面尺寸 | 100mm×100mm | 100mm×100mm |
驅動方式 | 測微頭 | 測微頭 |
驅動位置 | 中央驅動 | 側向驅動 |
行程 | 50mm | 50mm |
刻度 | 0.01mm | 0.01mm |
調整量 | 0.002mm | 0.002mm |
導軌形式 | 交叉滾柱導軌 | 交叉滾柱導軌 |
承載 | 40kg | 40kg |
直線度 | 5μ | 5μ |
偏擺 | 25″ | 25″ |
俯仰 | 15″ | 15″ |
臺面平行度 | 10μ | 10μ |
運動平行度 | 15μ | 15μ |
自重 | 1.1kg | 1.1kg |
材料 | 硬鋁 | 硬鋁 |
表面處理 | 陽極氧化染黑 | 陽極氧化染黑 |

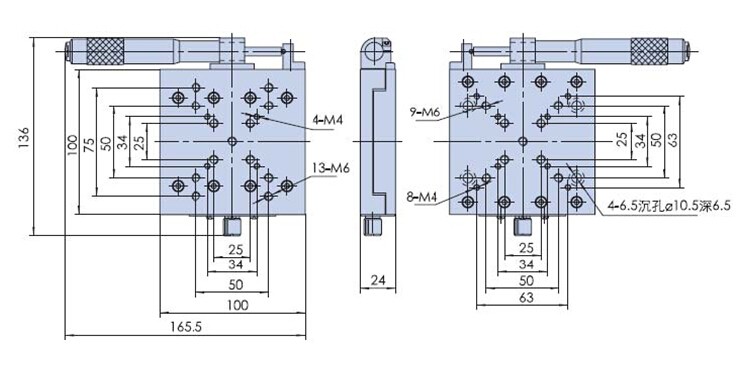

PT110-50-100H 產品尺寸圖：
PT110-50-100CH 產品尺寸圖：
精密手動角位臺 PT-SD310
型號 | PT-SD310 |
臺面尺寸 | 100mm×100mm |
角度范圍 | ±15° |
回轉中心高 | 125.5 mm |
回轉中心偏差 | φ0.05 mm |
驅動方式 | 蝸輪蝸桿驅動 |
導軌形式 | V型導軌+滾珠 |
驅動位置 | 中央驅動 |
刻度 | 1° |
讀數 | 5′ |
調整量 | 30″(參考) |
偏擺 | 200″ |
傾斜 | 200″ |
承載 | 5kg |
自重 | 1.75kg |
材料 | 鋁合金 |
表面處理 | 陽極氧化發黑 |
PT-SD310 產品尺寸圖:

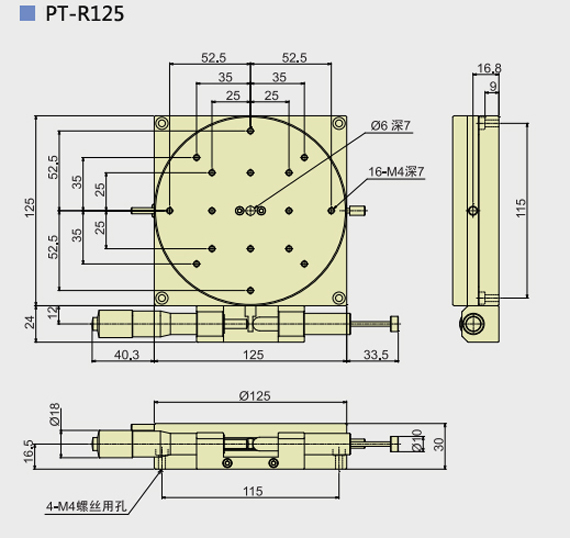

精密手動旋轉臺 PT-R125
型號 | PT-R125 |
臺面尺寸 | Φ125 |
讀數 | 32″/圈 |
行程 | 粗調360°微調±5° |
導軌 | 雙軸承 |
承重 | 5kgf(49N) |
平行度 | 20μm |
偏心量 | 50μm |
自重 | 0.85kg |
材料表面處理 | 鋁-黑色陽極氧化處理 |
